·用于 LED 的 3000:1 True Color PWMTM 调光
·宽 VIN 范围:4.5V 至 60V
·轨至轨电流检测范围:0V 至 80V
·可编程 PWM 调光信号发生器
·恒定电流 (±3%) 和恒定电压 (±2%) 调节
·模拟调光

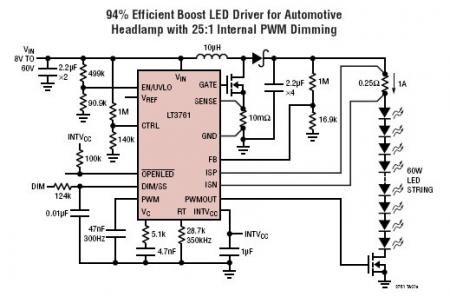

·可以采用升压、SEPIC、负输出、降压模式、降压-升压模式、或反激式配置来驱动 LED
·输出短路保护型升压
·LED 开路保护和报告
·可调开关频率:100kHz 至 1MHz
·具迟滞的可编程 VIN UVLO
·用于电池充电器的 C/10 指示
·低停机电流:
·耐热性能增强型 16 引脚 MSOP 封装

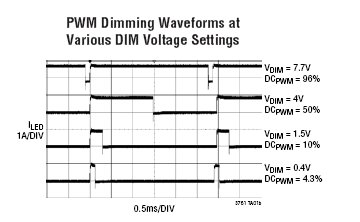

LT3761 在负载的高端或低端检测输出电流。CTRL 输入则提供了额外的模拟调光能力。当由一个外部信号驱动时,PWM 输出可提供高达 3000:1 的 LED 调光比。PWM 输入可通过配置以固定的频率自振荡,并具有 4% 至 96% 的可编程占空比。主要应用在高电压 LED 灯串 >100V (采用参考于地的电流检测)、正极接地的 LED、电池和超级电容器充电器以及准确的电流限制稳压器。
