三相数显电流表

三相数显电流表标准配置

• 　　⑴仪表测量电网上三相电流。数字校零、数字校调，精度高，性价比极高。

  　　⑵标准CT输入。

  　　⑶宽范围交直流通用电源AC/DC80-265V或AC 220V.

  　　⑷三排四位LED数码实时显示，仪表可通过显示面板按键设定显示值。

  　　注：仪表外形尺寸为：120*120mm,开孔尺寸为111*111mm.

三相数显电流表技术指标

• 　　这里介绍的是立业42方形可编程智能三相数显电流表的技术指标：

  　　1、标称信号输入：AC 1A、5A

  　　过量程：瞬时：10倍/5秒； 持续：1. 2倍

  　　2、测量范围：0~6A,直接输入或通过互感器接入

  　　3、显示范围：0.000~9999 A、KA,小数点根据量程自动切换

  　　4、精度：0.5%

  　　5、绝缘强度：IEC 60255-5 2KVrms-1min

  　　6、环境承受能力： 工作IEC 60068-1和2 0℃~+55℃

  　　     储存IEC 60068-1和2 -25℃~+70℃

  　　     湿热IEC 60068-1-3 93%RH 40℃

  　　7、使用场合：无腐蚀性气体及金属粉尘，海拔高度

  　　8、工作电源及功耗：AC （ 85~265）V或DC （ 100~275）V ≤5VA

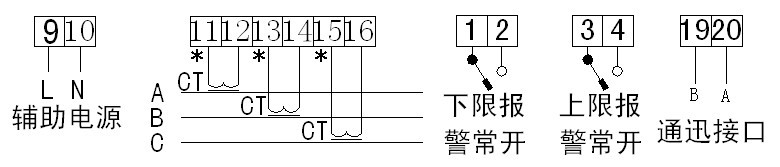

三相数显电流表接线图

注意事项

• 1、使用前，仪表需通电15分钟。
  　　2、注意防止震动和冲击，不要在有超量灰尘和超量有害气体的地方使用。
  　　3、输入导线不宜过长，如被测信号输入端较长时请试用双绞屏蔽线。
  　　4、若信号伴随高频干扰，应在线里试用低频过滤器。
  　　5、长时间存放未使用时，请每三个月通电一次不少于4小时。
  　　6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C.
  　　7、如仪表无显示，应先检查辅助电源，电压是否在范围内。
  　　8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
  　　9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。
  　　10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
  　　11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
