瓦特表

　　1、瓦特表电流线圈的接法

　　瓦特表的电流线圈要和负载串联， 且标有“*” 的端纽一定要接在电源一方，另一端纽接到负载一方。反之，瓦特表的可动部分将受到反方向的力矩作用而反向偏转，这样不仅无法读数，且仪表指针容易被打弯。

　　2、瓦特表电压支路的接法

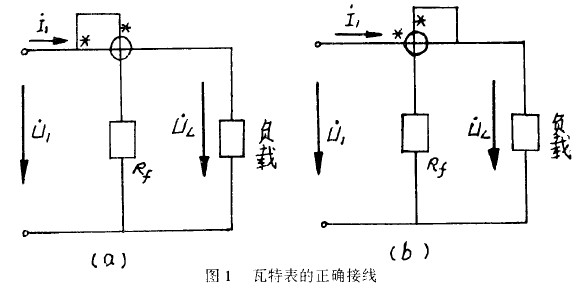

　　瓦特表的电压支路应和负载并联， 民标有“*”的电压端纽可以接到电流线圈端纽的任一端、而电压支路的另一端纽则跨接到负载的另一端，如图1所示。反之，如将电压支路和负载反向并联，如图2所示，将可能发生事故：其一， 仪表指针反向偏转，不仅无法读数，而且易打弯指针；其二，由于瓦特表电压支路所串的附加电阻数值很大，电压几乎全降落在电阻上，这样电压线圈和电流线圈之间电压很高，电场力的作用将引起附加误差，有可能发生绝缘破击穿的危险。

　　瓦特表的标度尺上只标有分格数，并未标明瓦特数，这是由于瓦特表一般是多量程的，在选用不同的电流、电压量程时，每分格代表不同的瓦特数。每一格代表的瓦特数称为瓦特表的分格常数，用C表示。不同的瓦特表C的计算方法不同。

　　1、电流、电压、电阻的直接测量显示、控制（或报警，继电器输出）

　　2、工业模拟信号测量显示、控制（或报警，继电器输出），间接测量瓦特、线速（米速）、压力、温度、流量，PH值等参量，可以带一组直流电源输出。

　　3 模拟信号的输出可应用功放电压检测，配电柜输出控制，测量直流电源，充电器表；电器控制，侍服系统的显示控制，无线电的检测，计价器等领域。
