数字交叉连接设备

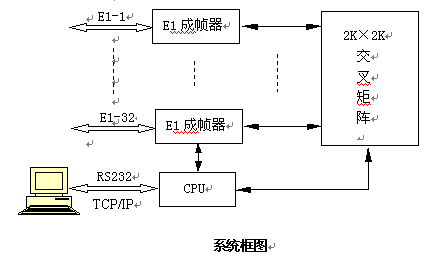

数字交叉连接设备的系统框图

数字交叉连接设备的性能特点

• 　　1、采用标准19英寸2U机箱结构；

  　　2、可接入64个E1信道，另可按需扩展光、铜线等线路接口；

  　　3、支持64K/2M无阻塞交叉连接并同步完成随路信令（CAS）处理；

  　　4、支持PCM30、PCM31和PCM32（透传）三种接口模式；

  　　5、线路接口阻抗：75/120Ω可选；

  　　6、时钟灵活，具备多时标自动跟踪功能；

  　　7、提供各种环回、误码检测、话路监听、信号音插入及3方通话等辅助功能；

  　　8、支持与工厂PCM设备统一组网通信，依附集中网管实现安全、故障、性能、配置等管理；

  　　9、电源、交叉采用无主/从热备份保护；任意板卡支持热拔插。

数字交叉连接设备的技术指标

• 　　1.E1接口

  　　标称速率：2048Kbit/s，容差±50ppm；

  　　接口码型：HDB3

  　　接口阻抗：75Ω（不平衡）；

  　　2048Kbit/s数字接口电气特性：符合ITU-T G.703建议；

  　　抖动转移特性：符合ITU-T G.823建议；

  　　输入抖动容限：符合ITU-T G.823建议；

  　　输出抖动：符合ITU-T G.823建议；

  　　接口数量：16个；

  　　接口类型：BNC；

  　　2.管理接口

  　　接口速率：异步速率19.2Kbit/s；

  　　接口电平：RS232电平；

  　　工作方式：DCE；

  　　接口类型：RJ-45；

  　　3.供电条件

  　　电压： 交流AC220V  AC180V～AC240V       直流DC-48V   DC-36V～-72V

  　　功耗：≤10W

  　　4.工作环境

  　　工作温度：0℃ ～ 50℃；

  　　贮存温度：-40℃ ～ +70℃；

  　　相对湿度：5% ～ 95%无冷凝；

  　　大气压力：86 ～ 106Kpa；

  　　5.外形尺寸

  　　CY1620  19英寸标准型：483×170×45mm
