气动量仪

　　根据气动量仪各个组成部分作用不同，可以把气动量仪分为四个部分：空气过滤器；空气稳压器；指示部分；测量装置。

　　1、空气过滤器：空气过滤器的主要用途是除去压缩空气中的水份、油份和夹杂物。当压缩空气由进气口进入空气过滤器内部，经过过滤装置除去空气中的水份、油份和杂质，由出气口排出。凝积下来的水份和油份可以打开下部的放水阀排除。

　　2、空气稳压器：空气稳压器的作用是将波动的压缩空气变成恒压的压缩空气，以保证满意的测量结果。

　　3、指示部分：指示部分是用于指示被测量尺寸进行读数的部分，其主要部分是锥度玻璃管、浮标和刻度尺。为了便于测量头`的制造、调整和使用方便，还具有零位调整和倍数调整的部分。

　　4、测量装置：测量装置是直接用于测量工件尺寸的，其结构随着测量要求的不同而不同。

　　1、反应速度快

　　2、非接触测量

　　3、远距离测量

　　4、多尺寸同时测量

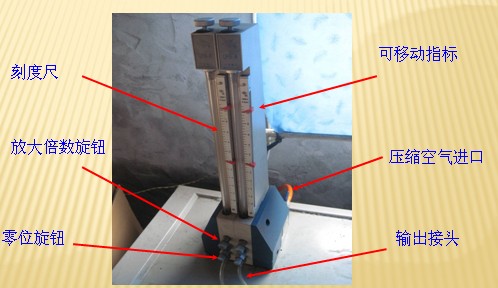

　　气动量仪由空气稳压器、指示部分、测量装置三部分组成：

　　当压缩空气通过锥度玻璃管时，流量的变化就使得浮在玻璃管内的浮标的位置作相应的变化，于是从刻度尺上浮标位置的变化量就可以直接读出被测量尺寸的变化。量仪的测量原理通过孔为d的喷嘴端面与被测量表面间的间隙的空气流量Q与圆柱侧面积πds成函数关系：

　　Q=fπds，当喷嘴孔径d固定不变时，流量Q仅与间隙s成函数关系：Q=fs，间隙s的变化意味着被测量尺寸的变化，当被测量尺寸减少时，间隙s增加，流量Q随之增加，浮标位置上升；反之，则浮标位置下降，这样就可以由浮标和刻度尺直接读出被测量尺寸。

　　1、气动量仪应垂直安装在没有振动的工作台上，以保证浮标能自由地上、下移动，不与玻璃管壁相碰，而且没有显着的摆动现象。

　　2、空气过滤器应垂直安装在低于仪器约500MM的位置。要便于放水，不能横放倒置。

　　3、气动量仪要安装于干燥和不受日光暴晒的地方。

　　1、压缩空气压力保持在0.3-0.7MPa之间，气源要尽量清洁，干燥。

　　2. 测量前，需保证测量头，环规，产品清洁。

　　3. 读数时注意眼睛，刻度线和浮标在同一高度线上。

　　4. 量仪不允许有漏气位置。

　　5. 量仪停用存放时，零位旋钮和放大倍数旋钮不宜过松或过紧。测量头，校对环规停用时应做防锈。

　　6. 长期使用，应做周期检定。如校对环规尺寸有变化，应以实际的尺寸作为调整仪器的依据。
