楔型流量计

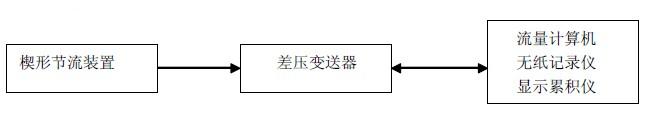

楔型流量计的组成

楔型流量计的测量原理

• 　　楔型流量计由楔型节流装置和差压变送器组成，楔型节流装置是一种新型的节流装置，在管道中放置一个三角形的楔块，当流体流经楔型节流装置时，由于其节流作用，在其上、下游侧产生差压，根据伯努里方程，该差压与流速的平方成正比，从楔型节流装置的两侧法兰取压口测得差压值，经差压变送器变换后即可输出与被测流体值成平方关系的模拟电信号，经流量显示仪或数据采集系统进行流量计算显示，即可显示出瞬时流量与积算流量值。

楔型流量计的结构

• 　　一体型：楔形孔板与差压变送器连成一体，可以方便拆卸，改变量程；与管道连接可采用焊接或法兰。

  　　分体型：正、负压取压口分别设置于楔形孔板的上下游侧，上下游取压口位置的距离相等，改变量程可以更换高范围度的智能差压变送器。

楔型流量计的特点

• 　　1. 重复性好、精确度高，经标定的楔形流量计，精度达0.5 级。

  　　2. 具有自清洁能力，无滞流区。

  　　3. 耐磨损、寿命长、可靠性高。

  　　4. 永久压损比孔板小。

  　　5. 一体型结构，现场安装无需按装导压管路，直接与管道进行螺纹或法兰连接，不可用蚊钉连接。施工省时省力，维护方便。

楔型流量计的优点

• 　　1、特别适合于高粘度、低雷诺数、带悬浮颗粒或气泡的介质测量；

  　　2、测量精度不受流体介质介电常数等特性的影响和限制；

  　　3、楔形件结构设计特殊，有导流作用，防堵塞；

  　　4、具有流体粘度变化、温度变化、密度变化等补偿功能；

  　　5、抗振动、抗冲击、抗脏污、抗腐蚀、防爆；

  　　6、具有双向流量测量功能；

  　　7、测量精度高；

  　　8、结构简单、牢固、高可靠性，安装方便，运行维护费用低；

  　　9、无运动部件，无磨损，长期使用时不需要重新标定。

楔型流量计的适用范围

• 　　由于楔形孔板结构独特，可用于粘滞性液体的流量测量，粘度可高达500mPa·s，如测量燃油、渣油及重油等。楔形孔板适用于含悬浮颗粒的液固混合物，如浆状流体、污水等的测量。雷诺数使用范围宽广，可适用于极低的雷诺数（下限雷诺数ReD=300），而雷诺数上限可达106 以上，因此亦可用于气体、蒸汽之类流体的流量测量。

楔型流量计的安装要求

• 　　应在紧邻楔形流量计上游，管道内流体流动状态接近典型的充分发展的紊流流动状态且无旋涡。

  　　在离楔形流量计上游侧端面至少2D 长度的下游直管段上，管道内径与上游直管段的内径平均值之差应不超过内径平均值的±3%。可通过检查下游直管段一个直径的方法进行判断。

  　　楔形流量计可在水平或垂直管道上与其公称通径相同的管道上安装使用，管道内壁应光滑、清洁、无附着物。垂直安装时，测量液体时流体应自下而上流动，应注意使楔形流量计能方便地排除气泡，以免引起仪表零点漂移。
