1 、电蚊拍的结构有：单层网的和三层网的
2 、供电上来讲：有用电池的，有用充电的
3 、 材料上主要是 ： 网架和手柄的材质 ： 一次 ABS 、 二次 ABS 及改苯 ， 相对于二次 ABS 及改苯来讲，一次的不容易断裂
4 、电压：一般瞬间电压设置在 1800-4000V ，少数的会到 6000 ，使用后电网上往往还会残余电量，所以用完如果立即触摸往往还有被电击的可能。

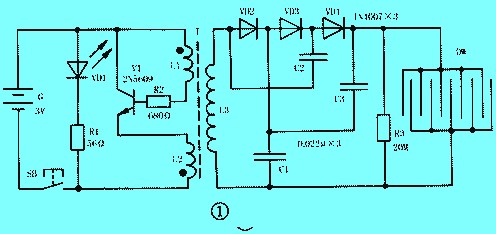

电蚊拍的电路如图1所示，它主要由高频振荡电路、三倍压整流电路和高压电击网DW三部分组成。当按下电源开关SB时，由三极管VT和变压器T构成的高频振荡器通电工作，把3V直流电变成18kHz左右的高频交流电，经T升压到约800V（放电距离估测），再经二极管VD2～VD4、电容器C1～C3三倍压整流升高到2500V左右，加到蚊拍的金属网DW上。当蚊蝇触及高压电网时，虫体造成电网短路，即会被电流、电弧杀灼或击晕、击毙。
电路中，发光二极管VD1和限流电阻器R1构成指示灯电路，用来指示电路通断状态及显示电池电能的耗损情况。
1、本产品装有4V可充电的高容量磷酸铁锂电池。每次充电8-15小时，可反复充电400次，环保节能。充电完成拔动开关，可选择是否带照明灯下灭蚊，按下开关，即可享受灭蚊带给您的无限乐趣。
2、灭蚊时:对于停在墙上或蚊帐上的蚊子,按下电源开关,此时红灯亮,将稀网面对蚊子,轻轻靠近它,蚊子即被吸入两电网间,随即将其击毙,稀网朝下,松下开关,蚊子即会掉落;对于在空中飞的蚊子,按下开关,稀面网对准它,挥动即可。
3、灭苍蝇。因苍蝇的灵敏度较高,使用时需掌握一定的技巧。
a：对于停在平面上的苍蝇,手握灭蚊蝇拍，稀面网对着苍蝇,轻轻地放置于距苍蝇20--30公分的同一平面处.按下开关,红灯亮后,对苍蝇快速挥动，苍蝇即被吸到两电网间,持续电击1-2秒，苍蝇即被电死。
b：对于墙面上的苍蝇,手握灭蚊蝇拍，稀面网对着苍蝇,贴着墙面，放在距苍蝇下面或侧面20--30公分处,按下开关快速挥动,苍蝇即被吸入两电网间，持续电击1--2秒，苍蝇即被电死。
c：对于停在悬挂于空中绳子上的苍蝇,手握灭蚊蝇拍，稀网面对着苍蝇20--30公分处,按下开关,快速挥动,苍蝇即被吸入两电网间，持续电击1--2秒，苍蝇即被电死。若苍蝇掉到桌面上,可将稀面网朝下,使其置于稀面网的两根金属条之间,按下开关,轻轻移动，害虫即被吸入网中,翻转手柄,使稀面网朝上,即可拣起害虫。无须用手拣。
