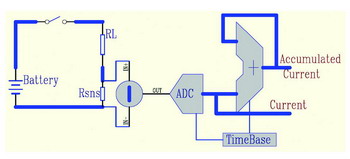

简化的电池电量计如图1所示:
其中,RSNS为mΩ级检流电阻,RL为负载电阻。电池通过开关、RSNS对RL放电时的电流IO在RSNS两端产生的压降为VS(t)=IO(t)×RSNS。电量计持续检测RSNS两端的压差VS,并将其通过ADC转换为N位的数字量Current(简称CR),之后以时基确定的速率进行累加,M位累加结果Accumulated_Current(简称ACR)的单位为Vh(伏时)。对量化后的VS进行累加相当于对其进行积分,结果为:
将ACR值除以检流电阻RSNS的阻值即得到以Ah(安时)为单位的电池容量。ADC转换结果和累加后的结果都带有符号位,按照图1中的连接方式,充电时CR为正,ACR递增;放电时CR为负,ACR递减。外部微控制器可以读取CR和ACR值,经过换算得到真实的充放电电流和电量值。
最早应用的方法是通过监视电池开路电压来获得剩余容量。这是因为电池端电压和剩余容量之间有一个确定的关系,测量电池端电压即可估算其剩余容量。这种方法的局限是:对于不同厂商生产的电池,其开路电压与容量之间的关系各不相同。只有通过测量电池空载时的开路电压才能获得相对准确的结果,但是大多数应用都需要在运行中了解电池的剩余容量,此时负载电流在内阻上产生的压降将会影响开路电压测量精度。而电池内阻的离散性很大,且随着电池老化这种离散性将变得更大,因此要补偿该压降带来的误差将十分困难。综上所述,通过开路电压来实时估算电池剩余容量的方法在实际应用中无法达到足够的精度,只能提供一个大致的参考值。
另一种大量应用的方法是通过测量流入/流出电池的净电荷来估算电池剩余容量。这种方法对流入/流出电池的总电流进行积分,得到的净电荷数即为剩余容量。电池容量可以预置,也可在后续的完整充电周期中进行学习。在补偿电池自放电、不同温度下的容量变化等因素后,这种方法可以获得令人满意的精度,因此广泛运用于笔记本电脑等高端应用中。
通常,在电量计数据资料中CR的单位为mV,ACR的单位为mVh。
根据前文的说明,CR值为取样电阻两端的电压值,典型的12bit CR如表2所示。
其中,S为符号位,20为LSB。如果CR的满偏值为F,则其LSB的计算公式如下:
若CR的读数为M,取样电阻为值RSNS,则实际的电流值为:
电流方向由S位确定。若满偏值F为±64mV,则LSB为±15.625μV;RSNS为10mΩ时最大电流为±6.4A。若M为768,则实际电流为:
ACR为取样电阻两端电压的累积值,典型的16bit ACR如表3所示。
其中,S为符号位,20为LSB。如果ACR的满偏值为F,则LSB的计算公式如下:
净电荷量由S位确定。若满偏值F为±204.84mVh,则LSB为±6.25μVh;RSNS为10mΩ时最大电量为±20.48Ah。若M为7680,则实际电量为:
