1 铝包钢线按导电率不同,可分为 14%、20.3%、23%、27%、30%、35%和 40%IACS 。
2 导电率为 20.3%IACS 的铝包钢线按其抗拉强度性能不同可分为 A 型和 B 型两种类型。
直径:在同一截面且互相垂直的方向上二次测量值的平均值。
等级:铝包钢线定义为“LB1”、“LB2”、“LB3”和“LB4”1)等级,其相应的导电率为20.3%,27%,30%和40%IACS.
型式:LB1等级铝包钢线按其抗拉强度性能分为A和B两种型式。
1、材料
1.1基体金属应钢,由平炉、电炉或氧气顶吹过程生产的钢。其份应使成品铝包钢线具有符合本标准规定的性能和特性。
1.2包层用铝的纯度最小为99.5%,其质量应足以满足本标准规定的厚度和电阻要求。
2、外观
铝包钢线应光洁,并且不得有可能影响产品性能的所有缺陷,如裂纹、粗糙、划痕和杂质等。

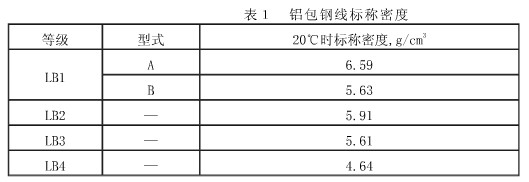

3、密度为了计算铝包钢线的标称质量,其密度见表1。

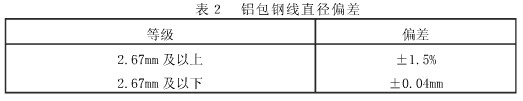

4、标称直径的偏差
铝包钢线直径与标称直径之差应不大于表2规定的数值。

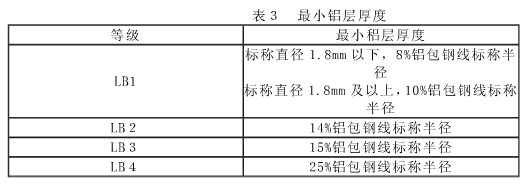

5、最小铝层厚度
铝包钢线在任一处的最小铝层厚度应符合表3规定的要求。
6、伸长率
铝包钢钢线应符合断裂后伸长率不小于1%或断裂时总的伸长率不小于1.5%的要求。标距均为250mm。在断裂后无负荷条件下或断裂时使用合适的引伸仪进行测量。
除非供需双方在订货时另有协议,生产厂可任意选择测量方法。应只采用6.3.2规定的两个试验方法中的一个进行试验。
7、扭转试验
在100倍标称直径的长度上,铝包钢线应能经受不少于20次的扭转而不断裂。试样扭转断裂后,用肉眼或正常的矫正视力观察,铝层不应从钢芯上脱离。
