内容可寻址存储器

内容可寻址存储器的特性

• 　　1、160 ns的匹配时间；

  　　2、设有屏蔽寄存器；

  　　3、通过芯片级联扩展深度；

  　　4、时钟频率最高为50 MHz；

  　　5、匹配字宽和输出结果位宽可自定义；

  　　6、在ATM模式下可进行VPC（Virtual Path Circuits）和VCC（Virtual Connection Circuits）的同时匹配；

  　　7、端口主要分为控制和匹配端口；

  　　8、20Ons的插入时间（在12个输入数据项队列未满的情况下）；

  　　9、2ms的初始化时间（在设置了快速写入模式后）；

  　　10、具有符合IEEE标准1149.1的测试端口（JTAG）。

内容可寻址存储器的应用

• 　　在基本操作模式下，内容可寻址存储器读取输入数据并与CAM表中的所有表项相比较。无论匹配项找到与否，当比较完成后，MC（Match Complete）引脚均有效。如果找到了匹配项，则MS（Mateh Successful）引脚有效，同时在MQ总线上输出与匹配数据项相关的数据；如果没有找到，则MQ总线保持高阻态，以便级联CAM芯片来扩展存储深度。

  　　内容可寻址存储器上电后，默认工作模式为基本模式。在进入数据检索操作之前，芯片必须先完成几个启动操作过程：首先，要设置全局屏蔽寄存器，定义匹配字宽和输出结果位宽；其次，要选择数据表项的写入模式，即快速写入模式还是动态写入模式；再次，要把用户需要的数据项（共64位，包括匹配字节和与其对应的输出结果字节）逐次装入CAM表中。

  　　CAM表数据项写入模式的选择，往往是在写入速度和启动匹配操作花费的时间中取个平衡。快速写入模式，常用于将大量的数据项初始写入CAM表中；而动态写入模式，则常用于启动匹配后往CAM表中插入少量的数据项。用户通过操作控制口4个I/O寄存器来插入或删除CAM表项，当有异常状态出现时，可以从标志寄存器和错误代码寄存器反映出来。内容可寻址存储器内部的寄存器如图2所示。

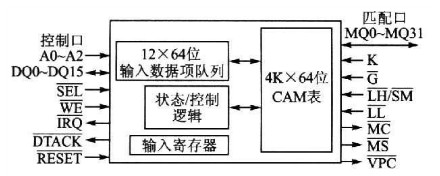

内容可寻址存储器的结构
