酚醛层压布板

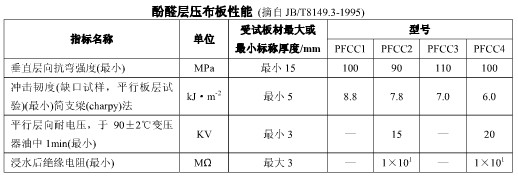

酚醛层压布板的性能

酚醛层压布板的检验方法

• 　　1 外观用眼睛观察评定。

  　　2 尺寸2.1 宽度和长度用精确度1mm的钢板尺测量。

  　　2.2 标称厚度按GB 5130-85《电气绝缘层压板试验方法》的3进行。

  　　3 翘曲或扭曲按GB 5130的4进行。

  　　4 垂直层向弯曲强度按GB 5130的6进行。

  　　纵向、横向各取一组，以低的一组的平均值作为试验结果。

  　　5 冲击强度按GB 5130的9进行。

  　　6 平行层向耐电压按GB 5130的12中的平行层向耐电压试验。采用板对板电极，试验的应将试样浸入90±2℃的变压器油中保持0.5～1h，然后立即测试。

  　　7 浸水后绝缘电阻按GB 5130的14进行。试样为4个，其中纵向2个，横向2个。试样应在50±2℃烘箱中加热24h冷却到室温，然后浸入23±2℃的蒸馏水中24±1h。由水中取出试样，用干净的布或滤纸擦干，插上电极，在相对湿度不大于75%的环境中于25±10℃下测量。试样从水中取出2min内测完，计算每一方向2个试样的平均值，取较低的一组作为试验结果。

  　　8 吸水性按GB 5130的11进行。

酚醛层压布板的应用

• 　　酚醛层压布板主要适用于电机，电器设备中绝 缘结构零部件，也可用于齿轮，轴瓦，冶金，矿山等 机械设备中作零部件使用。
