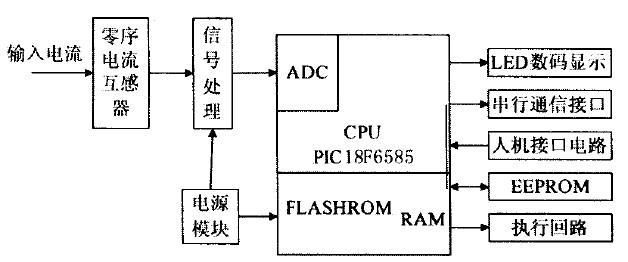

漏电继电器的CPU中采用了PIC18F6585芯片,漏电信号的检测由零序电流互感器来完成,它可将检测到的被保护线路的漏电电流转换成毫伏级的交流电压信号,再通过信号整流、放大和滤波得到一个直流电压,配合相应的控制电路来驱动执行回路, 以实现切断保护线路供电电源的控制目的。实现过程是:信号检测一滤波一二级放大一控制电路一驱动执行回路一切断被保护线路电源,其硬件结构框图如图1所示。
1、零序电流互感器回路。本装置的电流互感器采用高性能的坡莫合金作为铁芯的磁性材料, 以确保电流互感器输出在一定的范围内具有良好的线性。
2、信号处理。影响系统可靠性的因素主要是线路工频奇数倍谐波电流,故本电路采用一组有源低通滤波器,该滤波器主要滤去奇次谐波交流分量,然后进行交直流变换处理, 以确保漏电继电器的正确动作。
3、CPU。这是本装置的核心部件,PIC18F6585主要包括FLASHROM、RAM、TM2RX、A/D转换、串行通信等,是整个系统的中央处理单元, 系统的取指、判断、执行都由它完成。其中、A/D转换器为10 bit转换器,20 MHz主频时,其一次转换时间为16 ps;FlashROM、RAM为存储空间,用来存放程序和数据。
4、数码显示及操作回路。数码显示用来显示线路漏电流和系统跳闸的延时时间,主要由数码驱动电路和LED数显构成,执行回路主要由光电隔离及继电器驱动电路构成。
5、串行通信接口电路。采用MAXIM公司的MAX422扩展出串行通信口。
6、人机接口电路。人机接口电路主要完成保护整定值及系统延时跳闸时间的设定。
7、电源电路。为单片机系统提供工作电源,其中有一组为隔离电源。
环境温度:上限不超过+40℃,且其24h内的平均温度值不超过+35℃,下限不低于-5℃;
相对湿度:+40℃不超过50%,+25℃时不超过90%;
海拔:≤2000m;
污染等级:3级。
1、能在线路复杂,泄漏较大的线路上正常运行。
2、抗干扰性极强,雷电,大电动机不误动作。
3、可以强行退出漏电。
4、自动显示漏电毫安值,判别线断故障,了解线路漏电情况,直观简单方便。
5、漏电动作值范围大,加大了使用的适应性。
6、无声节能运行,对配接的接触器线圈工作电压220V、380V通用,消除噪声,节电率85%以上(节能型)。
7、开机具有一次试送是电功能,能有效防止在送电时的触电伤亡事故。
