开关电源输出部分电路图

提问者：nuwejfwer 地点：- 浏览次数：2719 提问时间：05-31 08:31

我有更好的答案

1条回答: chnq1984 06-02 19:44 回答数：0 被采纳数：0

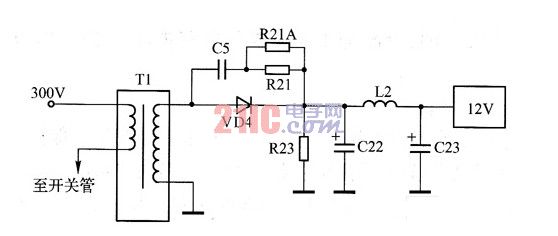

12V电压不稳定，应先检查开关电源的输出部分，如图所示。检查开关变压器的二次绕组及VD4均正常，电感L2无虚焊现象。滤波电容C22和C23的参数都是1000pF／16V，用电容表测量C23，基本正常（容量略有下降），但C22容量却下降到不足80μF，将C22、C23同分析原因是该机的主电源安装在显示器的底座内，空间很小，散热不良，而C22、C23均靠近12V整流二极管（特别是C22离得更近），受到烘烤后容量下降，使12V的带负载能力变差，进而出现这种故障。虽然5V和3.3V源自于12V，但12V的不稳定并未下降到5V和3.3V变换器的极限供电电压以下，所以这两个电压一直正常，因而掩盖了故障的本质。
