倍压整流电路

　　下面以电路1为例简单说明工作原理：

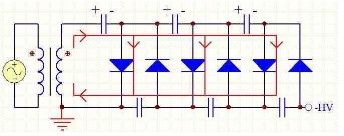

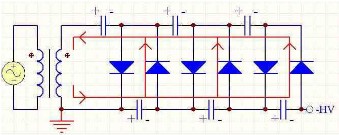

　　当变压器次级输出为上正下负时，电流流向如图所示。变压器向上臂三个电容充电储能。当变压器次级输出为上负下正时，电流流向如图所示。上臂电容通过变压器次级向下臂充电。

　　如果不带负载，稳态时，除了最左边的那个电容，其他每个电容上的电压为2U，所以总的输出电压为6U。事实上，由于高阶倍压整流电路带载能力很差，输出很小的功率就会导致输出电压的大幅度跌落。假设输出电流为I，每个电容的容量相同，为C，交流电源频率为f，则电压跌落为：

　　输出电压纹波为：

　　倍压整流电路有多种结构，各有优缺点。常见电路如下：

　　这三个电路都是6倍压整流电路，各有特点。我们通常称每2倍为一阶，用N表示，上述电路都是3阶，即N=3。如果希望输出电压极性不同，只要将所有的二极管反向就可以了。

　　电路1的优点是每个电容上的电压不会超过变压器次级峰值电压U的两倍，即2U，所以可以选用耐压较低的电容。缺点是电容是串联放电，纹波大。

　　电路2的优点是纹波小，缺点是对电容的耐压要求高，随着N的增大，电容的电压应力随之增加。图中最后一个电容的电压达到了6U。

　　电路3是电路1的改进，优点是纹波比电路1小很多，电容电压应力不超过2U。缺点是电路复杂。

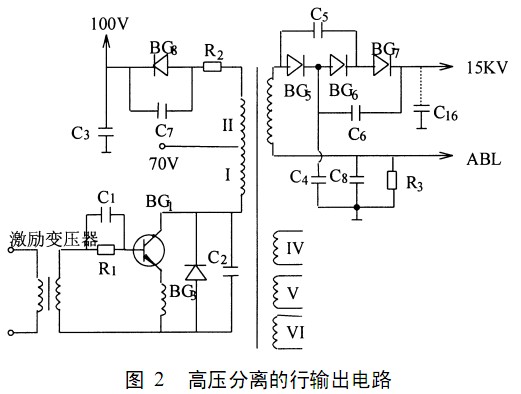

　　（1）16 英寸黑白电视机输出电路，由于显像管电子束电流很小（约几百微安），高压采用倍压整流，如图2中， B2为逆程变压器，B2和BG5~BG7、C4~C6为倍压整流电路。

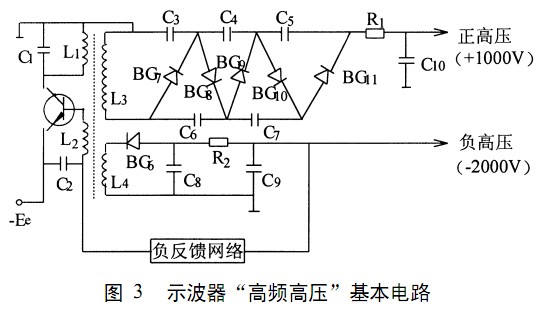

　　（2）通用示波器的主机高压电源包括一路正高 压两路负高压，电路采用“高频高压”方式，基本电路如图3。

　　BG1、L1、L2和C1组成高频振荡器、振荡信号在L3、L4上升高压，经C3~C7、BG7~BG11五倍压整流，R1、C10滤波后输出正高压供给加速成阳极。BG6半波整流，C8、C9和R2π型滤波，获得负高压供给阴极。
