开关电源电路

PHILIPS 170B4液晶显示器开关电源电路图

PHILIPS 170B4液晶显示器开关电源电路图
提问者:myf888 地点:- 浏览次数:7009 提问时间:09-22 03:34
我有更好的答案
提 交
1条回答
chm12 09-28 01:35

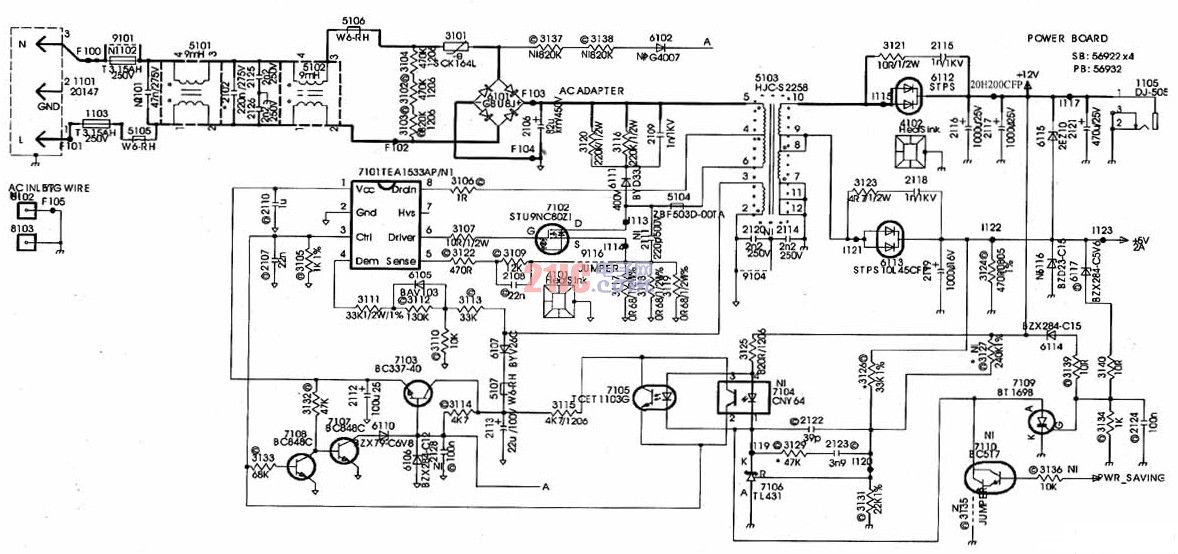

PHILIPS(飞利浦)170B4液晶显示器开关电源以7101(TEA1533)为核心构成,有关电路如图所示。


PHILIPS 170B4液晶显示器开关电源电路图
