FA500构成的开关电源电路图

提问者：n73483852 地点：- 浏览次数：7379 提问时间：06-14 16:02

我有更好的答案

1条回答: sywnnt 06-19 11:02 回答数：0 被采纳数：0

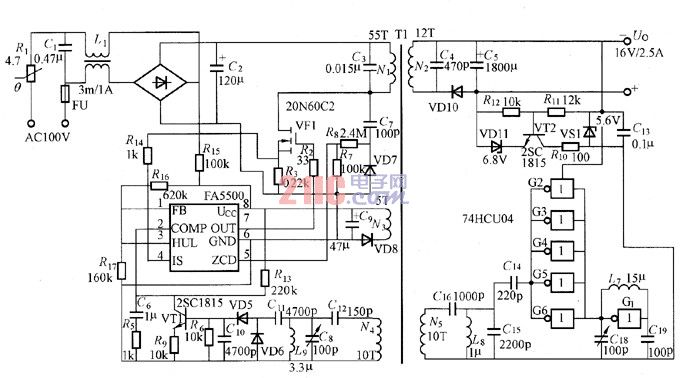

图所示为FA550O构成的开关电源，输入交流电压为100V，输出为16V／2.5A。FA5500集成控制器，其输出OUT（⑦脚）经电阻R2驱动功率M0S－FET（VF1）的栅极。R3和R14为VF1的过电流检测电阻。VF1进行开关工作，使其变压器T1的绕组N1流经脉冲状电流。C3为谐振电容，C4为降低输出阻抗的电容。绕组凡的输出电压经VD10和C5整流平滑变为输出直流电压。

VF2和VD11构成输出电压检测电路，输出电压经R12和R11分压送至电压检测电路，VF2的集电极输出经R10供给L7、C19、G1等构成的振荡电路。C13为旁路电容，VS1为防止过电压加到振荡电路上的稳压二极管。
