保护继电器

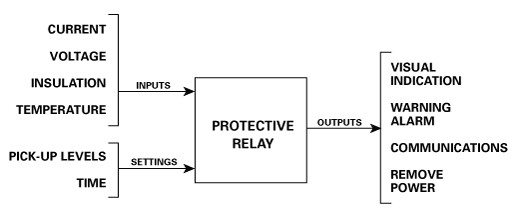

　　如下图所示：

　　保护继电器可以是机电型的，也可以是电子/微处理器型的。 机电继电器采用的技术已过时，这种继电器使用机械产品，并且需要经常校准以便将误差控制在允许的范围内。 微处理器或电子继电器借助数字技术，提供快速、可靠、精确的可重复性输出。 摒弃机电设计方式，使用电子或基于微处理器继电器具有多重好处：精度提高、功能增多、减少维护、节约空间、寿命长、成本低。

　　输入

　　继电器需要从系统获取信息以做出判定。 采集输入的方式有多种。 有些情况下，场内导线可以直接接入继电器 另一些情况下，需借助其他设备将已测参数转化为继电器可以处理的形式。 这些附加设备包括电流变压器、电压互感器、电压耦合器、电阻温度检测器(RTD)或其他装置。

　　输出

　　继电器给出确定结论的通信方式有好几种。 一般而言，输入值超过设定范围时继电器将通过开关（继电器触点）操作予以提示，还可以通过仪表或LED等形式给出反馈通知。 电子或微处理器继电器有此优势：可以与网络或PLC（可编程控制器）通信。

　　设置

　　许多保护继电器的设置都可以调整。 中继器通过用户程序设置（接受级别）进行不同判定。 继电器将输入对象与这些设定对比，给出相应结果。

　　过程

　　连接输入对象、设置好程序后，继电器将这些值与设定点做比较，再给出结论。 可根据需求选择不同类型的继电器，实现不同功能。
