电子电位差计

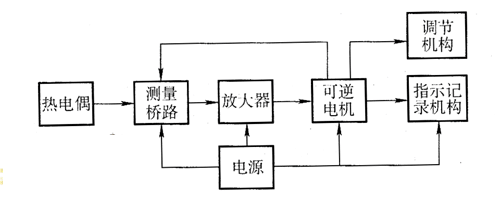

　　电子电位差计主要由热电偶、测量桥路、放大器、可逆电机、指示记录机构和调节机构、电源等部分组成，不同的部件有不同的功能：

　　（1）热电偶：测量电路中的温度，产生热电势。

　　（2）测量桥路：电子电位差计中的测量桥路是用来产生直流电压，使之与热电偶产生的热电势相平衡，所以它在仪表中起主要作用。它由桥臂各电阻和稳压电源组成。

　　（3）放大器：电子电位差计中的放大器实际上相当于一个指零仪器，它的作用是将热电偶产生的热电势与测量桥路输出的电势比较后的差值信号进行放大，按一定的比例驱动执行机构（可逆电机）动作。

　　（4）可逆电机：它在电子电位差计中起执行机构的作用，带动滑动触点实现测量桥路的自动平衡，并能带动指针和记录笔动作。

　　（5）指示记录机构：电子电位差计中的指示记录机构可将仪表测得的温度自动记录下来。

　　（6）调节机构：电子电位差计中的调节机构能将温度自动地调节到给定值，实行温度的自动控制。旧式电子电位差计还有工作电流调整机构，用来使桥路工作电流标准化。

　　（7）电源：提供电源，使电路通电。

　　电子电位差计的基本工作原理如下：

　　1.热电偶输人的直流电势与测量桥路中的电势相比较，比较后的差值电压经电子放大器放大后输出，该值的大小足以驱动可逆电机，使可逆电机带动和滑线电阻相接触的滑臂进行移动，从而改变滑线电阻的阻值，使测量桥路的电势与热电偶产生的热电势平衡。

　　2.当被测温度变化使热电偶产生新的热电势时，桥路又有新的不平衡电压输出，再经放大器放大后，又驱动可逆电机转动，再次改变滑臂的位置，直到达到新的平衡为止。

　　3.在滑臂移动的同时，与它相连的指针和记录笔沿着有温度分度的标尺和记录纸运动。滑臂的每一平衡位置相对应于有温度分度的标尺和记录纸上的一定坐标数值，因此能自动指示和记录出相应的温度。当温度到达给定值后，还可以通过附加的调节机构来实现对温度的自动控制。

　　电子电位差计按不同的依据有不同的分类：

　　1.按生产的时间分：可分为EW系列、xw系列和ER系列、EH系列以及智能型pR系列等。

　　2.按照所配的附加装置的不同可分为：显示电子电位差计、调节电子电位差计、报警式电子电位差计。

　　3.按外型大小可分为：大型电子电位差计、中型电子电位差计、小型电子电位差计。

　　4.按指针和记录方式可分为：单针单笔式大型电子电位差计、双针双笔式大型电子电位差计、多点指示型大型电子电位差计、多点打印记录型大型电子电位差计等。

　　电子电位差计的干扰，来源于仪表的内部和外部。

　　1.内部的干扰主要是电子放大器中的震动变流器、输入变压器、电源变压器等部件造成的，

　　2.外部的干扰主要是工业生产中大量使用电阻炉、感应炉等电器加热炉，而作为仪表变送器使用的热电偶，又与这些产生强电磁场的设备极为靠近。

　　3.此外，有时在仪表附近还装有大型变压器、交流接触器和电动机等，它们所产生的交变磁场，会通过各种途径传到电子放大器，从而引入干扰。另外，安装仪表时，对交流电源的走线和直流信号的走线及热电偶的安装位置和安装方法都有严格的要求，稍有疏忽，也会引入干扰。

　　电子电位差计的选择要注意以下几点：

　　1.要考虑电子电位差计的测量范围、准确度、电源以及质量等一些重要的参数。

　　2.对于不同的工作需求，需要选用具有不同作用的电子电位差计。

　　3.选用时必须仔细观察电子电位差计各部件的性能。

　　电子电位差计已经历了60多年的历史，随着科技的进步，电子电位差计也正紧跟时代的步伐不断前进着。

　　1.早在五六十年代，我国主要使用的是EW系列，这类仪表采用电子管放大器，目前很少使用。

　　2.在70年代，我国主要使用的电子电位差计是XW系列，它代替了EW系列。由于其采用晶体管放大电路，具有重量轻、体积小，抗干扰能力强等优点，是目前广泛使用的产品。

　　3.近几年来，由于电子技术的提高既而生产的需要，我国引进了一些先进的新型仪表，例如ER系列、EH系列以及智能型pR系列等，这类仪表具有结构简单、紧凑、可靠性高、功能齐全，使用、操作和维修方便等特点，已逐步在我国使用。
