交流真空接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
1、电磁系统：电磁系统包括电磁线圈和铁心，是真空接触器的重要组成部分，依靠它带动触点的闭合与断开。
2、触点系统：触点是真空接触器的执行部分，包括主触点和辅助触点。主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
3、灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通常真空接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。
4、其它部分：有绝缘外壳、弹簧、短路环、传动机构等。
1、接触器由磁系统、接触系统、和辅助触头组成。
2、接触器为立体结构布置，上部为接触系统，下部为电磁系统。
3、磁系统由线圈、铁心和整流装置组成，装在用铸铝合金制成或用DMC制成的底座内。
4、接触器为平面结构布置，左部为接触系统，右部为电磁系统。
5、接触系统由动、静触头和真空灭弧室组成，装在用绝缘材料制成的基座内。
6、真空灭弧室采用新型触头材料一次封排，电磁系统采用直流双线圈。
交流真空接触器熄孤能力强，耐压性能好，操作频率较高，寿命长，无电弧外喷，体积小、重量轻、维修周期较长。真空接触器的真空灭弧室制造时工艺要求很高，如果工艺不良，灭弧室的真空容易下降。触头材料材质不好，在分断电流时会出现 "截流过电压"现象，即在分断电流时，由于真空灭弧室的熄弧能力很强，电弧电流不是自然过零时切断，而是从电流的某一值突然降到零，由此而出现高的过电压。截流电压会危及电气设备的安全运行。
1、环境温度：周围空气温度最高不超过 + 40℃， 且在 24 小时的平均值不超过 + 35℃，周围空气温度最低不低于 -15℃。
2、海拔高度：安装地点的海拔高度，对于低压类开关元件和高压类开关元件中的低压元件不超过2000米，对于高压类开关元件不超过1000米。
3、相对湿度：大气的相对湿度在周围空气温度为 + 40℃时不超过 50%，在较低的温度下允许有较高的相对湿度，日平均不大于 95%，最湿月的平均温度为 + 20℃时，月平均最大相对湿度为 90%，已考虑因温度变化发生在产品表面的凝露。
4、工作环境：无雨雪侵袭、明火、爆炸危险、化学腐蚀及强烈振动的场合。
5、污染等级：III级，有导电性污染，或由于凝露使干燥的非导电性污染变为导电性。
（1）选用：
①主回路触点的额定电流应大于或等于被控设备的额定电流，控制电动机的真空接触器还应考虑电动机的起动电流。为了防止频繁操作的真空接触器主触点烧蚀，频繁动作的真空接触器额定电流可降低使用。
②真空接触器的电磁线圈额定电压有36V、110V、220V、380V等，电磁线圈允许在额定电压的80%～105%范围内使用。

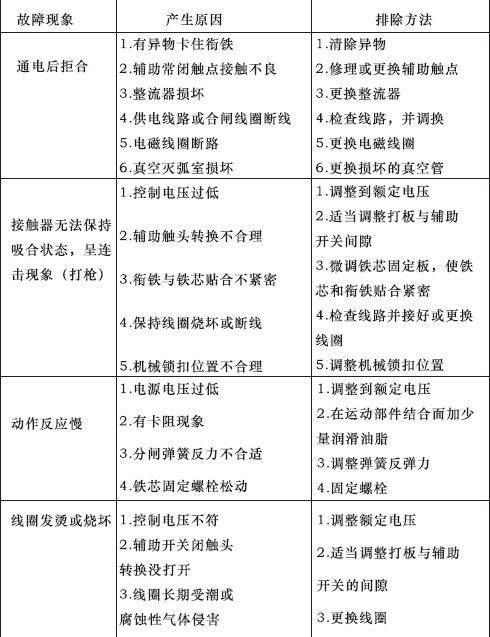

（2）运行维护：
①运行中检查项目：
1）通过的负荷电流是否在真空接触器额定值之内；
2）真空接触器的分合信号指示是否与电路状态相符；
3）运行声音是否正常，有无因接触不良而发出放电声；
4）电磁线圈有无过热现象，电磁铁的短路环有无异常。
5）灭弧罩有无松动和损伤情况；
6）辅助触点有无烧损情况；
7）传动部分有无损伤；
8）周围运行环境有无不利运行的因素，如振动过大、通风不良、尘埃过多等。
②维护：
在电气设备进行维护工作时，应一并对真空接触器进行维护工作。
1）外部维护：
a.清扫外部灰尘；
b.检查各紧固件是否松动，特别是导体连接部分，防止接触松动而发热；
2）触点系统维护：
a.检查动、静触点位置是否对正，三相是否同时闭合，如有问题应调节触点弹簧；
b.检查触点磨损程度，磨损深度不得超过1mm，触点有烧损，开焊脱落时，须及时更换；轻微烧损时，一般不影响使用。清理触点时不允许使用砂纸，应使用整形锉；
c.测量相间绝缘电阻，阻值不低于10MΩ；
d.检查辅助触点动作是否灵活，触点行程应符合规定值，检查触点有无松动脱落，发现问题时，应及时修理或更换。
3）铁芯部分维护：
a.清扫灰尘，特别是运动部件及铁芯吸合接触面间；
b.检查铁芯的紧固情况，铁芯松散会引起运行噪音加大；
c.铁芯短路环有脱落或断裂要及时修复。
4）电磁线圈维护：
a.测量线圈绝缘电阻；
b.线圈绝缘物有无变色、老化现象，线圈表面温度不应超过65°C；
c.检查线圈引线连接，如有开焊、烧损应及时修复。
5）灭弧罩部分维护：
a.检查灭弧罩是否破损；
b.灭弧罩位置有无松脱和位置变化；
c.清除灭弧罩缝隙内的金属颗粒及杂物。
