电磁时间继电器

电磁时间继电器

电磁时间继电器的简介

  •   电磁时间继电器分别有凸出式固定结构,凸出式插拔结构,嵌入式插拔结构三种壳体;它作为辅助元件用于各种保护及自动装置线路中,使被控元件达到所需要的延时,在保护装置中用以实现主保护与后备保护的选择性配合。

电磁时间继电器的原理

  •   电磁时间继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)吸合。这样吸合、释放,从而达到了在电路中的导通、切断的目的。

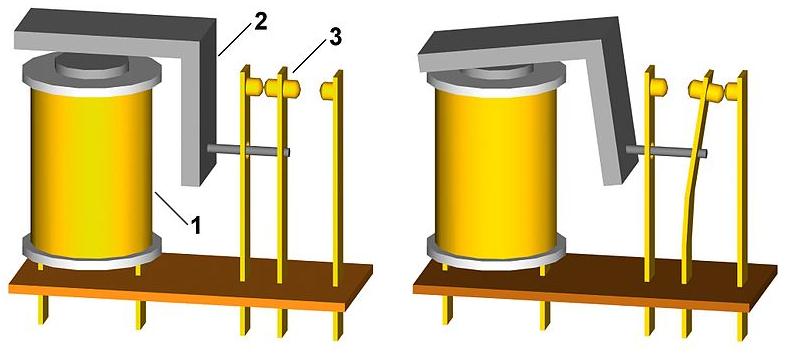

    电磁时间继电器的原理示意图

电磁时间继电器的结构特征

  •   电磁时间继电器由电磁铁带动钟表延时机构来完成延时动作。每只继电器有两对瞬时转换接点,一对延时主接点。根据不同的规格可以安装一对滑动延时接点,其延时整定值可以等于或小于延时主接点的整定值,继电器盖子上可装设拖针,以指示继电器动作情况。

电磁时间继电器的调试方法

  •   1.用手按电磁机构的唧子到吸合位置,延时机构立即启动,直到延时触点闭合为止。此时瞬时转换触点应可靠转换。

      2.释放唧子时(在工作位置),动触点应迅速返回原位,瞬时转换触点应可靠转换。

      3.当唧子吸入时,唧子端部的动板不得与延时机构中的扇形齿板相碰,若相碰时,可将动板下移至适当位置,然后将螺钉固紧。

电磁时间继电器的型号参数

  •   常用电磁时间继电器的产品型号及主要技术参数见下表:

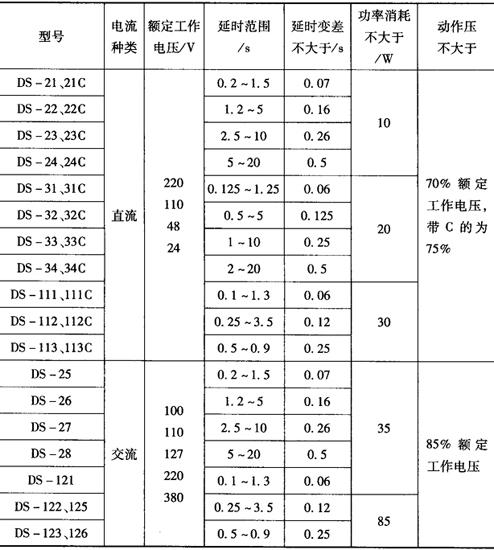

    表 常用电磁式时间继电器的产品型号及主要技术参数

      注:带C为长期工作制;DS-35~38的额定工作电压至220V;触点断开容量在电压不高于220V,电流不大于1A的直流感性负载电路中,DS-20、DZ-30为50W,DS110、DS-120为100W。
