照度传感器

　　照度传感器的安装与接线以LSR/V型室内照度传感器和LSO/V型室外照度传感器为例，如下：

　　一、LSR/V型室内照度传感器的安装与接线。

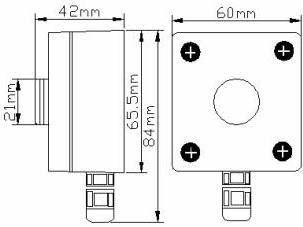

　　图1 外形尺寸

　　图2 接线图

　　安装说明：

　　该传感器尽量安装在四周空旷或射面上没有任何障碍物的地方（感应面应保持清洁），与传感器相衔接的线缆应该固定在安装架上，以减少断裂、脱皮等情况。光照度传感器在使用一段时间后，应定期擦拭上方的滤光片，以保持测量数值的准确性。

　　二、LSO/V型室外照度传感器的安装与接线。

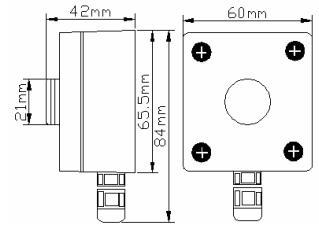

　　图3 外形尺寸

　　图4 接线图

　　安装说明：

　　该传感器尽量安装在四周空旷或射面上没有任何障碍物的地方（感应面应保持清洁），与传感器相衔接的线缆应该固定在安装架上，以减少断裂、脱皮等情况。光照度传感器在使用一段时间后，应定期擦拭上方的滤光片，以保持测量数值的准确性。

　　供电电压： 12VDC～30VDC

　　感光体： 带滤光片的硅蓝光伏探测器；

　　波长测量范围： 380nm～730nm；

　　准 确 度： ±7％

　　重复测试： ±5%；

　　温度特性： ±0.5%/℃；

　　测量范围： 0～200000Lux

　　输出形式：

　　二线制4～20mA电流输出

　　三线制0～5V电压输出

　　液晶显示输出

　　232/485网络输出

　　使用环境：

　　0℃～40℃、0%RH～70%RH（带液晶）；

　　0℃～70℃、0%RH～70%RH(不带液晶)

　　大气压力： 80～110kPa

　　1、背光调节：电视机、电脑显示器、LCD背光、手机、数码相机、MP4、PDA、GPS；

　　2、节能控制：红外摄像机、室外广告机、感应照明器具、玩具；

　　3、仪器 仪表：测量光照度的仪器及工业控制；

　　4、环保替代：替代传统光敏电阻、光敏二极管、光敏三极管；
