LED晶片

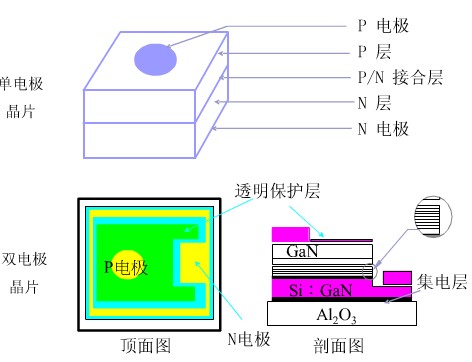

LED晶片的构成

• 　　LED晶片主要有砷（AS）铝（AL）镓（Ga）铟（IN）磷（P）氮（N）锶（Si）这几种元素中的若干种组成。结构如图：

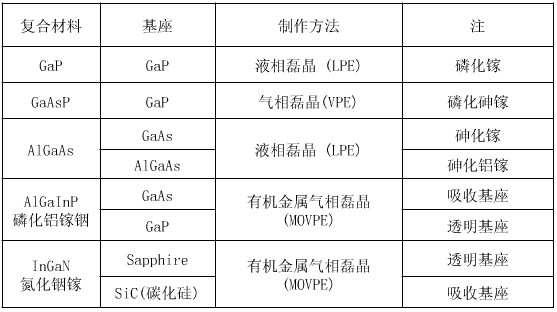

LED晶片的材料及制造方法

LED晶片的分类

• 　　按发光亮度分：

  　　A、一般亮度：R﹑H﹑G﹑Y﹑E等

  　　B、高亮度：VG﹑VY﹑SR等

  　　C、超高亮度：UG﹑UY﹑UR﹑UYS﹑URF﹑UE等

  　　D、不可见光(红外线)：R﹑SIR﹑VIR﹑HIR

  　　E、红外线接收管：PT

  　　F、光电管：PD

  　　按组成元素分：

  　　A、二元晶片(磷﹑镓)：H﹑G等

  　　B、三元晶片（磷﹑镓﹑砷）：SR﹑HR﹑UR等

  　　C、四元晶片(磷﹑铝﹑镓﹑铟)：SRF﹑HRF﹑URF﹑VY﹑HY﹑UY﹑UYS﹑UE﹑HE、UG

LED晶片的特性

• 　　LED晶片型号发光颜色组成元素波长（nm）晶片型号发光颜色组成元素波长（nm）

  　　SBI蓝色lnGaN/sic 430 HY超亮黄色AlGalnP 595

  　　SBK较亮蓝色lnGaN/sic 468 SE高亮桔色GaAsP/GaP 610

  　　DBK较亮蓝色GaunN/Gan 470 HE超亮桔色AlGalnP 620

  　　SGL青绿色lnGaN/sic 502 UE最亮桔色AlGalnP 620

  　　DGL较亮青绿色LnGaN/GaN 505 URF最亮红色AlGalnP 630

  　　DGM较亮青绿色lnGaN 523 E桔色GaAsP/GaP635

  　　PG纯绿GaP 555 R红色GAaAsP 655

  　　SG标准绿GaP 560 SR较亮红色GaA/AS 660

  　　G绿色GaP 565 HR超亮红色GaAlAs 660

  　　VG较亮绿色GaP 565 UR最亮红色GaAlAs 660

  　　UG最亮绿色AIGalnP 574 H高红GaP 697

  　　Y黄色GaAsP/GaP585 HIR红外线GaAlAs 850

  　　VY较亮黄色GaAsP/GaP 585 SIR红外线GaAlAs 880

  　　UYS最亮黄色AlGalnP 587 VIR红外线GaAlAs 940

  　　UY最亮黄色AlGalnP 595 IR红外线GaAs 940
