铂电阻温度传感器

　　响应时间

　　在温度阶跃变化时,温度传感器的输出变化至量程变化的 50%所需要的时间称为热响应时间,用τ0.5表示.影响τ0.5的因素 与保护管材料,直径,壁厚有关,而且还与其结构形式,安装方法,置入深度以及被测介质的流速,种类有关.

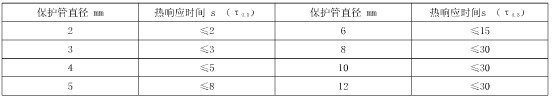

　　不同直径保护管的热响应时间(材质为不锈钢,水流速度为 1m/s,测试数据为参考值)

　　绝缘电阻

　　常温绝缘电阻的试验电压可取直流 10～100V 任意值,环境温度在 15～35℃范围内,相对湿度应不大于 80%,常温绝缘电 阻值应大于 100MΩ.

　　公称压力

　　一般是指在常温下,保护管所能承受的不至破裂的静态外压.承压数值的大小同保护管的材料,直径,壁厚,焊缝强度等 密切相关,例如直径 4mm 壁厚 0.5mm 的不锈钢管,通常可以承受 10MPa 的压力.

　　综合误差

　　温度传感器在测量过程中的主要误差来源:传感器对分度表的误差,绝缘不良引起的误差,线路电阻引起的误差,测量仪 表的误差以及传热误差,动态相应误差,干扰误差等;其中有些误差是在一定条件下才会出现,并且通过一定措施是可以消除 和减小的.

　　1. 装配式铂电阻

　　装配式铂电阻由外保护管,延长导线,测温电阻,氧化铝装配而成,产品结构简单,适用范围广,成本较低,绝大部分测 温场合使用的产品均属装配式,其结构如下:

　　2. 铠装铂电阻

　　铠装铂电阻由电阻体,引线,绝缘氧化镁及保护套管整体拉制而成,顶部焊接铂电阻,产品结构复杂,价格较高,比普通 装配式铂电阻的响应速度更快,抗震性能更好,测温范围更宽,并且长度方向可以弯曲,适用于刚性保护管不能插入或需要弯 曲测量的部位测温,但必须注意的是由于顶部是测温元件所在位置,所以其端部 30mm 是不得弯曲的,其结构如下:
