SNT封装

SNT封装的常见规格

• 　　● SNT-4A的封装尺寸为1.60×1.20 mm，与以往的小型封装相比，实际的安装面积为SOT-23-5的1 / 4以下、SC-82AB的1 /2以下，是极为小型的封装产品。

  　　● SNT-6A以及SNT-6A(H)的封装尺寸为1.80×1.57 mm， 与以往的小型封装相比， 实际安装面积约为SOT-23-6的1 / 3、 6-PinSNB(B)的3 / 4，是极为小型的封装产品。

  　　● SNT-8A的封装尺寸为2.46×1.97 mm，与以往的小型封装相比，实际安装面积约为8-Pin TSSOP的1 / 4、8-Pin MSOP的1 / 2以下，是极为小型的封装产品。

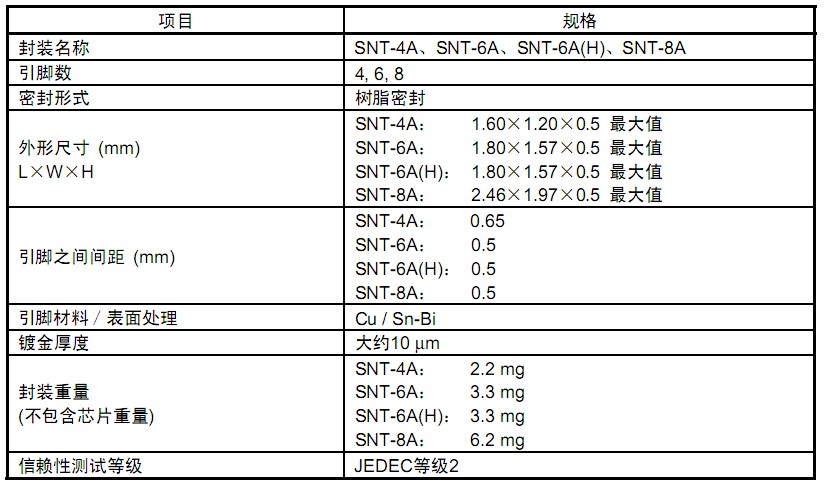

SNT封装的特征

SNT封装的构成

• 　　封装以及带卷构成部位  材料

  　　密封树脂  环氧系树脂

  　　导线框架  Cu

  　　引脚表面处理  Sn-Bi

  　　键合引线 Au99.99%以上

  　　粘合剂  包含Ag填充材料的环氧系树脂

  　　压纹卷带  PS

  　　封盖卷带  PET

  　　带卷  PS

SNT封装的手工焊接注意事项

• 　　采用手工焊接时，请在下述条件的范围内进行焊接工作。

  　　(1) 焊接溶液的温度应保持在380°C、5秒以内。

  　　(2) 树脂部分的温度应保持在235°C、10秒以内。
