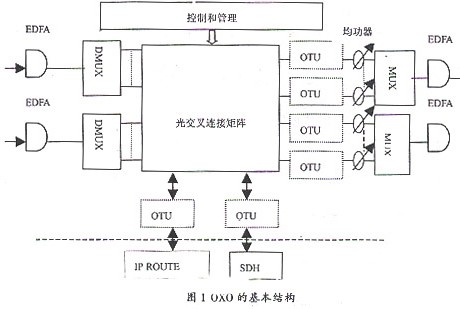

如上图所示:光交叉连接器主要由输入部分(放大器EDFA,解复用DMUX),光交叉连接部分(关交叉连接矩阵),输出部分(波长变换器OYU,均功器,复用器),控制和管理部分及其分插复用这五大部分组成。
光交叉连接器通常分为三类:
1. 光纤交叉连接器(FXC: Fiber Crossconnect)
2. 波长固定交叉连接器(WSXC: Wavelength�Selective Crossconnect)
3. 波长可变交叉连接器(WIXC: Wavelength Interchanging Crossconnect)

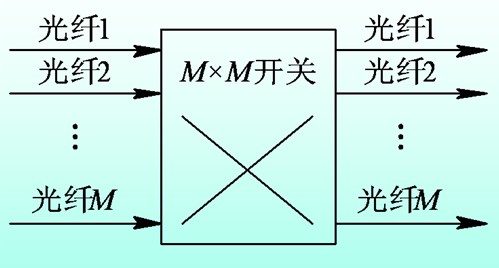

光纤交叉连接器连接的是多路输入输出光纤,如下图所示,每根光纤中可以是多波长光信号。在交叉连接器中,只有空分交换开关,交换的基本单位是一路光纤,并不对多波长信号进行解复用,而是直接对波分复用光信号进行交叉连接。交叉连接器在WDM光网络中不能发挥多波长通道的灵活性,不能实现波长选路,因而很少在WDM网络结点中单独使用。
1、光层的保护和恢复,包括环网/格状网(RING/MESH)的保护和恢复;
2、端到端光通道业务的指配(网络级交叉);
3、网络优化和恢复算法;
4、动态带宽管理,按需分配带宽;
5、多种业务接入能力;
6、光信道自动均衡;
7、色散管理;
8、光传送网OCH/OMS/OTS三层模型的网络管理系统,具备业务管理能力;
9、兼顾骨干网、城域网、本地网应用。
