具有饱和电抗器的可调式稳压电源电路

具有饱和电抗器的可调式稳压电源电路

提问者：测试弹窗地点：- 浏览次数：8660 提问时间：12-17 02:18

我有更好的答案

1条回答: mede1001 12-22 22:10 回答数：被采纳数：

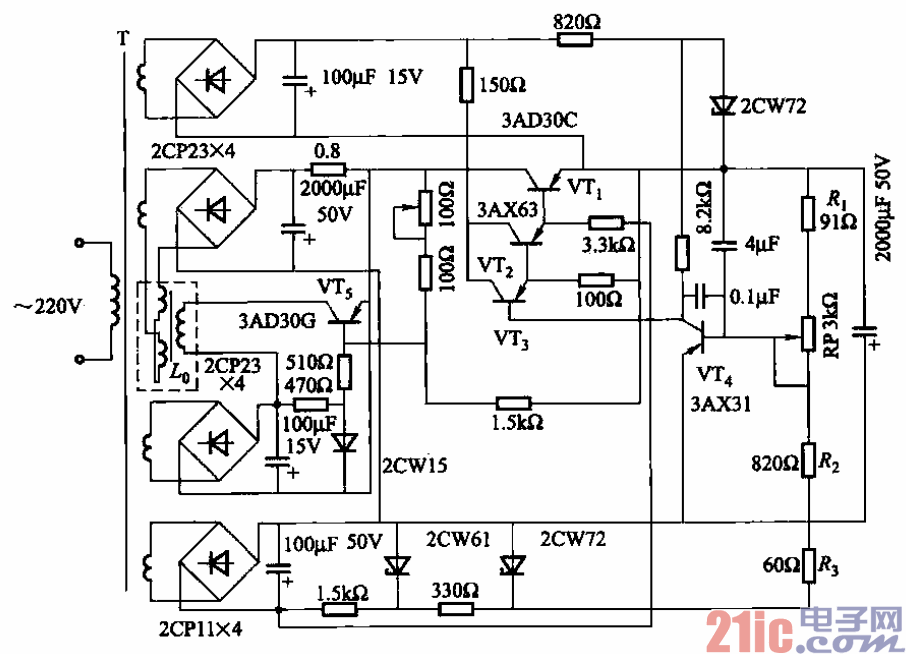

该电路输出能在1～30V、O～lA范围内可调。当电网电压波动

士10%时，输出电压变化不大于±0.1%(±5mV)，纹波电压峰值不大于1.5mV。它是靠

调整管的管压降来改变饱和电抗器的交流调压作用而实现稳压的。
