R型变压器

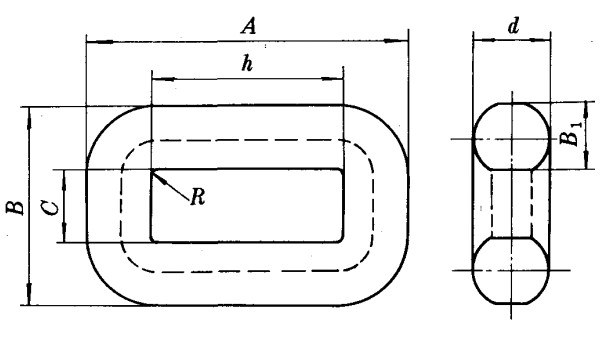

　　R 型变压器的核心部分——R型铁心， 是由一根用开料机切割成宽窄不一，即由窄到宽，由宽到窄连续均匀过渡的优质冷轧取向硅钢带卷绕而成，经热处理退火，浸渍绝缘漆， 一次成型。 铁心不切割，截面近似圆形，如图所示：

　　R 型变压器与传统的 E型插片铁心变压器相比具有以下特点：

　　①体积小 30％， 质量轻40％；

　　②漏磁小，只有 E型变压器的 1／10 以下；

　　③损耗小，温升低，与E 型变压器相比，温升降低一半以下；

　　④结构简单，噪音低；

　　⑤常用卧式结构，薄形化，适合于高密度安装；

　　⑥绕组呈圆形，平均匝长减少 6％—10％， 铜损低，用铜量少。

　　1) 根据铁心材质的磁性能来确定电磁参量

　　目前R型铁心所选用的材料主要是 DQl51—35 及 Z8H—0.23 两种。 由于我国尚未制订 R 型铁心标准，因此，各企业生产的 R 型铁心在尺寸及磁性能方面均有一定的差异。在选用 R 型铁心设计变压器时，应根据生产企业提供的有关数据进行。对功率在 100W 以下的变压器，由于温升较低，铁损只影响变压器效率，上述两种材料对电磁参量的选择影响不大。对功率在 100W 以上的变压器，必须根据铁心的磁性能来确定电磁参量，同时应选用较好的材质，以更好地体现 R 型变压器的特点。

　　2) 正确地选用熔断器

　　由于 R 型变压器的合闸电流较大，必须正确地选用熔断器，以保证整机正常工作。
