感应分压器

　　单盘感应分压器从结构上是在一个公共磁环上由几个紧密藕合绕组串联起来提供电压比率的器件，它具有分压比接近匝比的特点。图１所示为一个自藕式感应分压器，当输人端①、②之间加上输人电压Ｕ时，在输出端④、⑤之间可给出被分出的电压Ｕ。与此同时，输出端③和分压输出端⑤之间的电压Ｕ1一Ｕ2与认的比可作为电桥比率使用。

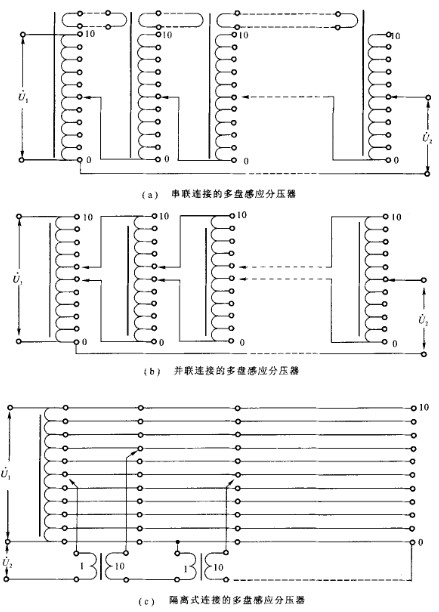

　　多盘感应分压器是包括几个单盘感应分压器的电压迭加电路，各盘的电压按一定的比率衰减，因此可以获得连续可调的分压输出，其结构原理如图２所示，图２a是串联连接方式，图２b是并联连接方式，图２c是隔离式连接方式。

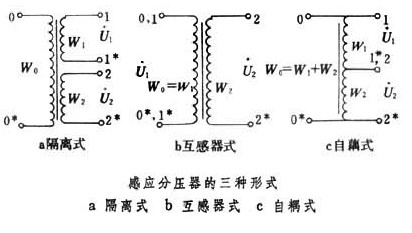

　　感应分压器至少要有两个提供给定电压比率的匝数为W1、W2的绕组，称为比率绕组，其引出端分别标以1-1*和2-2*。供给激励铁心磁通所需磁通势的绕组，称为励磁绕组（匝数为W0），引出端标以 0-0*。这3个绕组可用不同方式联接或合并，从而得到图中所示的3形式。感应分压器中同一铁心上的两个绕组，如仅与铁心中的交流磁通链合，不存在只与单个绕组或其局部链合的漏磁通，同时绕组中无电流通过时，绕组的两引出端间将只存在由铁心中磁通感应而生、与绕组匝数成比例的电动势。这样，当环境条件改变时，即使铁心中磁通有变化，也不会影响电压比值。感应分压器的实际工作状态十分接近这种理想状态。因此其电压比值准确且稳定。此外，由于感应分压器两绕组间为强磁耦合，两绕组的漏阻抗远小于其自身的阻抗。而自身的阻抗是比较高的。因此，感应分压器还有输入阻抗高和输出阻抗低的优点。图中的3种形式都可以提供准确的有理实数比值的比率电压。隔离式是使励磁绕组与比例绕组分开，各有专责。其特点是使电源与测量电路隔离，但电压比率绕组不能提供大电流，否则要影响比率的准确度。互感器式则是将W0与W1（或W2）合并，W1负有双重任务，既作为励磁绕组，又作为比率绕组；W2只作比率绕组。自耦式则由W1和W2共同担负励磁绕组的任务，同时也作为比率绕组供给比率电压。其特点与隔离式恰好相反，即电源与测量电路间无隔离作用，但在作为交流平衡电桥的电压比率臂时，能保持本身的电压比率准确度。

　　环境温度：20±10℃

　　相对湿度：10~60%

　　输入电压：制造厂规定电压的士５％

　　频率：制造厂规定频率的±2％

　　外磁场 ：地磁场强度。

　　输入电压失真系数：1%
