激光垂准仪

激光垂准仪的原理

• 　　激光垂准仪是在光学垂准系统的基础上添加 2 只半导体激光器，其中之一通过上垂准望远镜将激光束发射出来。仪器的结构保证激光束光轴与望远镜视准轴同心、同轴、同焦，当望远镜照准目标时，在目标处就会出现一红色小亮斑，在目镜外装上仪器配备的滤光片，可用人眼直接观察。仪器还配有网格激光靶，使测量更方便。另一只激光器通过下对点系统将激光束发射出来，利用激光束对准基准点，快速直观仪器配有度盘，对径测量更准确、方便。

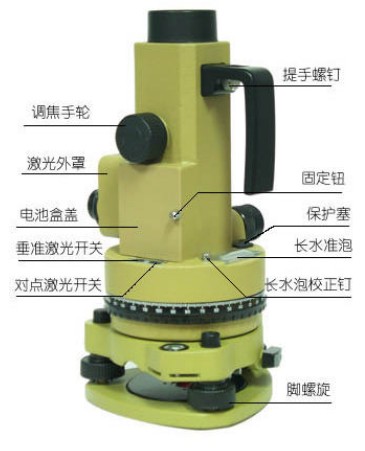

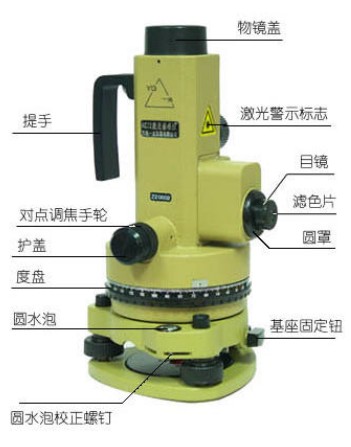

激光垂准仪的外形及各部件名称

激光垂准仪的使用

• 　　1.安置、对中、整平

  　　将三脚架安置在测站点上，仪器安装在三脚架的基座强制中心孔内，锁紧基座固定钮，使仪器稳固。

  　　调节三脚架高度，使望远镜目镜大致与人眼等高。打开对点激光开关，调节对点调焦手轮，使激光聚焦在测站点上。调节三脚架，使圆水泡气泡居中。转动仪器照准部，使长水准器与任意两个脚螺旋的连线平行，以相反的方向等量旋动这两个脚螺旋，使气泡居中。将仪器照准部转动90?，旋动第三个脚螺旋，使气泡居中。用上述方法反复调整，直到仪器转动到任意位置，气泡最大偏离值不超过四分之一格值为止。

  　　将仪器照准部转动 180?检查对中情况，若有偏离，松开中心螺旋，将整个仪器在架头上平移，直至激光斑与测站点精确对中。

  　　转动照准部，确认仪器转动到任意位置，长水准器气泡居中，如有偏离，重复以上步骤。

  　　确认对中，整平完成后，可将对点激光关闭以节省用电。

  　　2.照准

  　　在目标处放置网格激光靶。

  　　转动望远镜目镜使分划板十字丝清晰，再转动调焦手轮使激光靶在分划板上成像清晰，并尽量消除视差，即当观测者轻微移动视线时，十字丝与目标之间不能有明显偏移。否则，应继续上述步骤直至无视差。

  　　3.向上垂准

  　　A.光学垂准

  　　如果仪器已经校正好，当仪器整平后，视准轴同竖轴同轴误差≤5°，可以作为垂准线，一次观测可保证垂准精度。

  　　但为提高垂准精度，应将仪器照准部旋转180?，通过望远镜获得第二个观测值，取其中数（中点）为测量值。

  　　B.激光垂准

  　　打开垂准激光开， 会有一束激光从望远物镜中射出，并聚焦在激光靶上，激光光斑中心处的读数既为观测值。同样建议用户通过旋转照准部，对径读数的方法提高垂准精度。

  　　如需要通过望远镜目镜读数时，一定要在目镜外装上滤色片，减少激光对人眼的伤害。

激光垂准仪的维护

• 　　为了正确合理地使用和保管仪器，保证垂准精度，延长仪器的使用寿命，请注意以下事项

  　　1.仪器从包装箱内取出应小心，一手握提手，一手托住三角基座，不要用力拉激光外罩和望远镜筒部

  　　2.观测时，用两手转动照准部下半部分的圆盘来转动仪器，不要用力推提手或激光外罩部分

  　　3.使用时，应避免阳光直接照射在仪器上

  　　4.仪器暴露在外面的光学镜片上有灰尘时，可用软毛刷轻轻刷去，有水气或油污时，可用檫镜纸或干净的绒布轻轻地檫净

  　　5.冬天室内外温差大，仪器在拿到室外或室内时应间隔一段时间后再开箱

  　　6.仪器不使用时，应放在仪器包装箱内，箱内放适量的干燥剂，箱子放在干燥，清洁，通风良好的房间内
