贴片钽电容

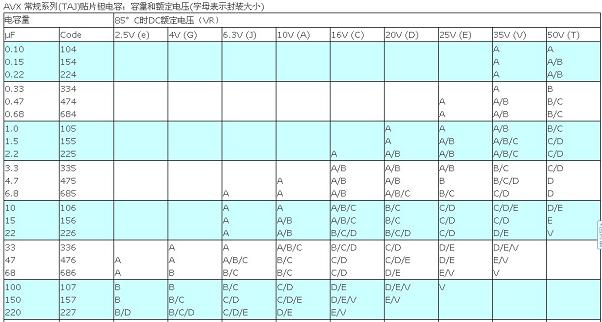

　　贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。有斜角的是表示正极,拨码开关、晶振：等在市场都可以找到不同规格的贴片封装，其性能价格会根据他们的引脚镀层、标称频率以及段位相关联。电阻：和无极性电容相仿，最为常见的有0805、0603两类，不同的是，她可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

　　注：

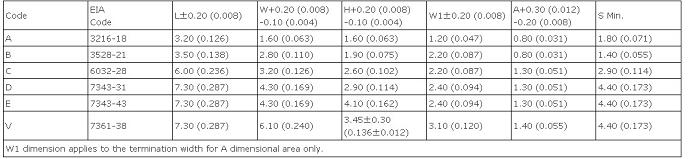

　　A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H;

　　1210具体尺寸与电解电容B类3528类型相同;

　　0805具体尺寸：2.0 X 1.25 X 0.5;

　　1206具体尺寸：3.0 X 1.5 0X 0.5.

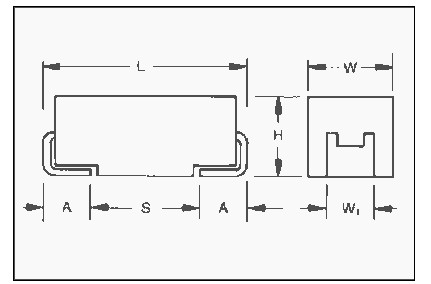

封装尺寸
