中频加热电源

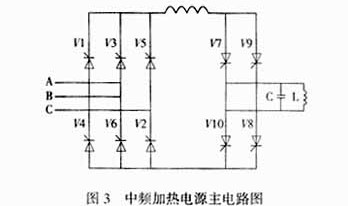

　　中频加热电源主电路的工作原理是将三相50Hz交流电经过三相全控整流桥V1～V6整流成电压可调的脉动直流，再通过平波电抗器G将脉动的直流电滤波变成光滑平稳的直流电送到单相逆变桥V7～V10，最后通过逆变桥将直流电变成单相中频交流电供给负载。负载部分是由感应加热线圈L及补偿中频电容器C组成的并联振荡电路。该电路对负载适应性强、运行稳定可靠。

　　电源的输出频率是由LC并联振荡电路的谐振频率决定的。由于逆变桥的触发脉冲同步信号取自负载回路，所以在负载回路参数发生变化时，逆变桥输出频率也能相应变化，起到自动调频作用。该装置通过调节整流桥的触发角来改变整流桥的输出电压，达到调节电源的输出功率的目的。

　　1、全固态ＩＧＢＴ变频及功率调节，软开关谐振双调控及频率自动跟踪技术；是高可靠性的保证超小体积，为客户节省１０倍的生产空间；

　　2、高效功能：全功率范围内，极高的功率因数和电源效率；

　　3、宽频0.5～25KHZ频率自动跟踪适应能力，无需现场调试；

　　4、100%全负载，24小时连续工作能力；

　　5、恒输出电压/恒输出功率控制选择功能；

　　6、频率、功率、电压及电流全显示；

　　7、有计时功能，加热时间、保温时间数字设定，加热功率、保温功率调控；

　　8、过压、过流、缺相、欠水、短路、频率不适多重保护及显示。
