E类放大器

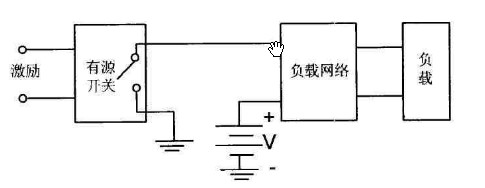

　　E类功率放大器的电路组成，如上图所示：

　　E类功率放大器的最佳工作状态，就是指功率器件的阳极（集电极或漏极）的电压电流波形满足以下三个条件：

　　1.从到通道关断转换时，阳极（集电极或漏极）电压应在电子管关断之后才开始上升；

　　2.从关断到导通转换时，演技（集电极或漏极）电流应在阳极（集电极或漏极）电压降到零之后才开始上升；

　　3.在从关断到导通转换时，即导通时刻，还必须满足电压变化率等于零。

　　当开关按激励信号的频率周期性的工作时，就把来自电源的直流能量转变为交流能量，它的基波频率等于开关频率。为了使基波分量输出最大，开关占空比应为50%即一半时间“导通”，另一半时间“断开”。选取适当的负载网络参数。使它取得最佳的瞬态响应。也就是说，当开关”导通”的瞬间，由于负载网络的瞬态响应。使得阳极（集电极）电压降为零后，才开始建立电流；当开关”断开“的瞬间，由于负载网络的瞬态响应，使得电子管关断之后，阳极（集电极或漏极）电压才开始上升。这样，即使开关转换时间与信号周期相比已经相当长时，也能避免电子管同时产生大的电压和电流，从而避免了在开关转换期间电子管产生功耗。另外，负载网络还包含一个带通滤波器，以滤除不需要的谐波成分，并用以变换负载阻抗的数值。

　　A,B,C类功率放大器的集电极(阳极或漏极）耗散功率比较大，这几类放大器的效率很难再提高。D类和E类功率放大器的效率克服了A,B,C类功率放大器的缺陷，使功率器件工作于开关状态。

　　E类功率放大器在提高效率方面比D类更进一步,它是按照“功率管电压和电流不同时出现”的道理设计的，这样在任意时刻，管子的电压和电流乘积为零。理想效率为100%，实际效率为90%左右。
