磁电式速度传感器

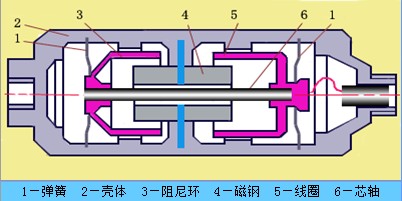

　　下图为为磁电式速度传感器的典型结构。 在测振时，传感器固定或紧压于被测系统，磁钢4与壳体2一起随被测系统的振动而振动，装在芯轴6上的线圈5和阻尼环3组成惯性系统的质量块并在磁场中运动。弹簧片1径向刚度很大、轴向刚度很小，使惯性系统既得到可靠的径向支承，又保证有很低的轴向固有频率。阻尼环一方面可增加惯性系统质量，降低固有频率，另一方面在磁场中运动产生的阻尼力使振动系统具有合理的阻尼。

　　1.低频特性好，频率范围宽

　　2.有水平与垂直两种测试方向

　　3.简化测试，直接配接显示处理仪表

　　4.带低频补偿电路，可测试极低频，小信号

　　磁电式振动速度传感器的优点：

　　不需要外加电源，输出信号可以不经调理放大即可远距离传送，这在实际长期监测中是十分方便的。

　　磁电式振动速度传感器的缺点：

　　由于磁电式振动速度传感器中存在机械运动部件，它与被测系统同频率振动，不仅限制了传感器的测量上限，而且其疲劳极限造成传感器的寿命比较短。在长期连续测量中必须考虑传感器的寿命，要求传感器的寿命大于被测对象的检修周期。
