电子调节器按所匹配的交流发电机搭铁型式可分为:
1、内搭铁型调节器:适合于与内搭铁型交流发电机所匹配的电子调节器称为内搭铁型调节器;
2、外搭铁型调节器:适合于与外搭铁型交流发电机所匹配的电子调节器称为外搭铁型调节器。
在使用过程中,对于晶体管调节器,最好使用汽车说明书中指定的调节器,如果采用其他型号替代,除标称电压等规定参数与原调节器相同外,代用调节器必须与原调节器的搭铁形式相同,否则,发电机可能由于励磁电路不通而不能正常工作。对于集成电路调节器,必须是专用的,是不能替代的。
1、电子调节器有多种型式,其内部电路各不相同,但工作原理可用基本电路工作原理去理解
2、工作原理

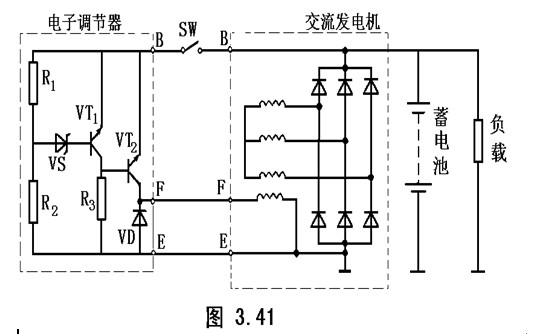

① 点火开关SW刚接通时,发动机不转,发电机不发电,蓄电池电压加在分压器R1、R2上,此时因UR1 较低不能使稳压管VS的反向击穿,VT1截止,VT1截止使得VT2导通,发电机磁场电路接通,此时由蓄电池供给磁场电流。随着发动机的启动,发电机转速升高,发电机他励发电,电压上升。
② 当发电机电压升高到大于蓄电池电压时,发电机自励发电并开始对外蓄电池充电,如果此时发电机输出电压UB
③ 当发电机电压升高到等于调节上限UB2时,调节器对电压的调节开始。此时VS导通,VT1导通,VT2截止,发电机磁场电路被切断,由于磁场被断路,磁通下降,发电机输出电压下降。
④ 当发电机电压下降到等于调节下限UB1时,VS截止,VT1截止,VT2重新导通,磁场电路重新被接通,发电机电压上升。周而复始,发电机输出电压UB被控制在一定范围内,这就是外搭铁型电子调节器的工作原理。
3、内搭铁型电子调节器的基本电路
内搭铁型电子调节器基本电路的特点是晶体管VT1、VT2采用PNP型,发电机的励磁绕组连接在VT2的集电极和搭铁端之间,与外搭铁型电路显着不同,电路工作原理和结构与外搭铁型电子调节器类似。
4、电子调节器的工作特性

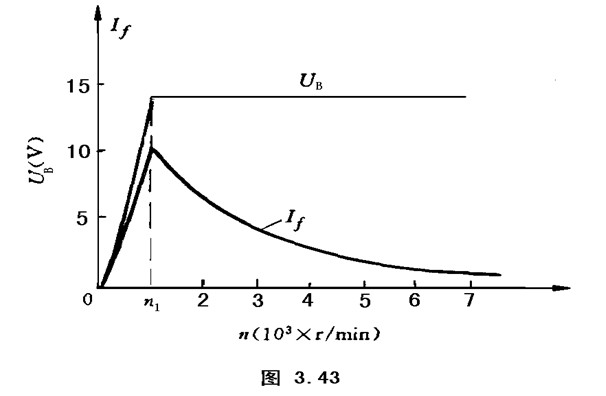

调节器通过三级管VT2的通断控制磁场电流,随着转速的提高,大功率三级管VT2的导通时间减小,截止时间增加,这样可使得磁场电流平均值减小,磁通减小,保持输出电压UB不变。发电机的输出电压UB、磁场电流If(平均值)随转速n的变化关系称为电子调节器的工作特性。
从电子调节器的工作特性曲线可以看出,n1为调节器开始工作转速,称为工作下限,随着发电机转速的升高,磁场电流减小。当发电机转速很高时,由于大功率三极管可不导通,磁场电流被切断,发电机仅靠剩磁发电,所以,电子调节器的工作转速上限很高,调节范围很大。
