门控时钟

　　在许多应用中，整个设计项目都采用外部的全局时钟是不可能或不实际的。PLD具有乘积项逻辑阵列时钟（即时钟是由逻辑产生的），允许任意函数单独地钟控各个触发器。然而，当你用阵列时钟时，应仔细地分析时钟函数，以避免毛刺。通常用阵列时钟构成门控时钟。门控时钟常常同微处理器接口有关，用地址线去控制写脉冲。然而，每当用组合函数钟控触发器时，通常都存在着门控时钟。如果符合下述条件，门控时钟可以象全局时钟一样可靠地工作：

　　1.驱动时钟的逻辑必须只包含一个“与”门或一个“或”门。如果采用任何附加逻在某些工作状态下，会出现竞争产生的毛刺。

　　2.逻辑门的一个输入作为实际的时钟，而该逻辑门的所有其它输入必须当成地址或控制线，它们遵守相对于时钟的建立和保持时间的约束。

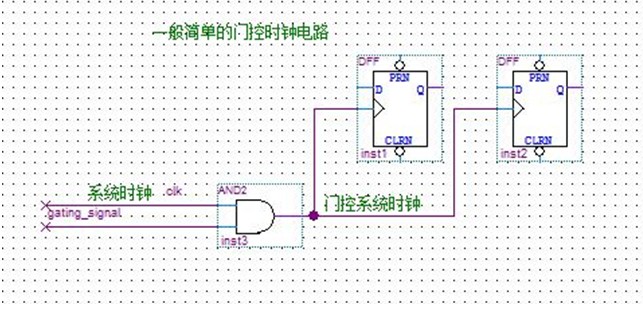

　　组合逻辑中多用门控时钟，一般驱动门控时钟的逻辑都是只包含一个门，如果有其他的附加逻辑，就容易因竞争而产生不希望的毛刺。门控时钟通过一个时能信号控制时钟的开关。当系统不工作时可以关闭时钟，整个系统处于非激活状态，这样就能够在某种程度上降低系统功耗。然而，使用门控时钟并不符合同步设计的思想，它可能会影响设计的实现和验证。单纯从功能上看，使用使能时钟替代门控时钟是一个不错的选择；但是使能时钟在使能信号关闭时，时钟信号仍然在工作，它无法像门控时钟那样降低系统的功耗。

　　解决方案：

　　对于上升沿有效的系统时钟clk，他的下降沿先把门控时钟打一拍，然后再用这个使能信号和系统时钟clk相与后作为后续电路的门控时钟。
