保险丝电阻器

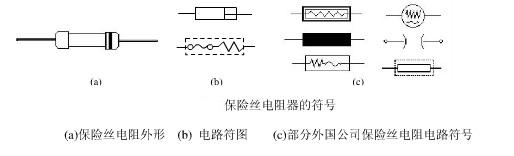

保险丝电阻器的符号

保险丝电阻器的作用

• 　　保险丝电阻器在电路中起着保险丝和电阻的双重作用，主要应用在电源输出电路中。保险丝电阻器的阻值一般较小（几欧姆至几十欧姆），功率也较小（1/8---1W）。电路负载发生短路故障，出现过流时，保险丝电阻器的温度在很短的时间内就会升高到500℃---600℃，这时电阻层便受热剥落而熔断，起到保险丝的作用，达到提高整机安全性的目的。

保险丝电阻器的选用

• 　　保险丝电阻器具有保护功能的电阻器。选用时应考虑其双重性能，根据电路的具体要求选择其阻值和功率等参数。 既要保证它在过负荷时能快速熔断，又要保证它在正常条件下能长期稳定的工作。电阻值过大或功率过大，均不能起到保护作用。

保险丝电阻器的常见型号

• 　　保险丝电阻器的常见型号：

  　　RF10型

  　　RF11型

  　　RRD0910型

  　　RRD0911型
