功率二极管

功率二极管的分类

• 　　1.根据制造工艺分：

  　　扩散功率二极管

  　　外延功率二极管

  　　2.根据特性参数（trr)分:

  　　普通整流功率二极管

  　　快恢复二极管

  　　超快恢复二极管

  　　肖特基二极管（SBD）

  　　3.根据结构来分:

  　　螺栓型

  　　平板型

功率二极管的工艺与结构

• 　　基本结构：pnn+结构和p+pnn+结构

  　　制作工艺：外延和扩散

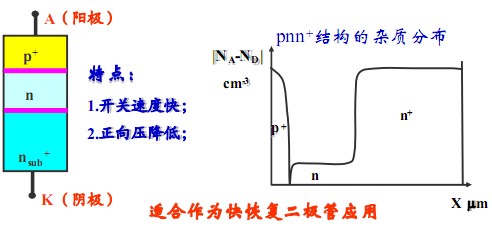

  　　外延功率二极管--pnn+（pin）结构



  　　扩散功率二极管--p+pnn+结构



功率二极管的工作原理

•

  　　1)当 当功率二极管的UAK

  　　2）当 UAK>0时，p+阳极区向n区注入空穴，n+阴极区向n区注入电子；当n区充满大量的非平衡载流子( △n=△p>>nn0 ) ，即达到大注入时，n区内发生电导调制效应，功率二极管处于正向导通状态，此时通过器件的电流很大，两端的压降很低。

  　　3) 当撤走阳-阴极两端的正向电压, 并同时加上反压(UAK

功率二极管的主要参数

• 　　1. I F(AV)：正向平均电流

  　　在规定的结温和散热条件下，允许流过的最大正弦半波电流的平均值。

  　　2. UF：正向压降

  　　指在一定温度下，流过某一指定的稳态正向电流时对应的管压降。

  　　3.URRM：反向重复峰值电压

  　　所能重复施加的反向最高峰值电压，其雪崩击穿电压UB的2/3。

  　　4. TJM：最高工作结温

  　　在PN结不损坏的前提下，所能承受的最高平均温度(125~175℃)。

  　　5. trr：反向恢复时间

  　　指由导通到关断时，从正向电流过零到反向电流下降到其最大值的1/4时的时间间隔。

  　　6. I FSM：浪涌电流

  　　指功率二极管所能承受的最大的连续一个或几个工频周期的过电流。

功率二极管的应用

• 　　1 工频应用：整流

  　　2 开速开关应用：开关电源、不间断电源、交流电动机

  　　3 逆变电路：与晶闸管、GTO、GCT和IGBT等器件反并联续流用。

功率二极管的结构、特点及应用比较
