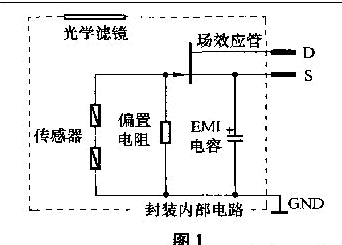

热释电红外传感器内部由光学滤镜、场效应管、红外感应源(热释电元件)、偏置电阻、EMI电容等元器件组成，其内部电路框图如图1所示。
光学滤镜的主要作用是只允许波长在10μm左右的红外线(人体发出的红外线波长)通过，而将灯光、太阳光及其他辐射滤掉，以抑制外界的干扰。
红外感应源通常由两个串联或者并联的热释电元件组成，这两个热释电元件的电极相反，环境背景辐射对两个热释电元件几乎具有相同的作用，使其产生的热释电效应相互抵消，输出信号接近为零。一旦有人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元件接收，由于角度不同，两片热释电元件接收到的热量不同，热释电能量也不同，不能完全抵消，经处理电路处理后输出控制信号。
