电感电容测量仪

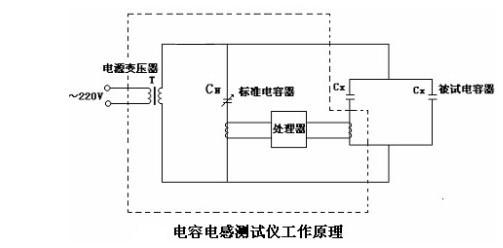

　　电感电容测量仪采用桥式电路结构，标准电容器和被试电容器作为桥式电路的两臂。当进行电容器电容值测量时，测试电压同时施加在标准电容器和被试电容器上，处理器通过传感器同采集流过两者的电流信号并进行处理后得也被试电容器的电容值。

　　电感电容测量仪是针对变电站现场测量电容器的电容值时存在的问题而专门研制的，它着重解决了以下问题：

　　1.现场测量电容器需拆除连接线，不仅工作量大而且易损坏电容器。

　　2.电容表输出电压低而导致故障检出率低。

　　3.测量电抗器电感量。

　　电感电容测量仪具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点，还能测量电抗器的电感、放电电阻，可带电测量耦合电容器的电流及电容量，计算被测电容量的容量。电感电容测量仪能够同步显示电压及电流波形和相位，量程自动转换，可存储数据并显示、输出。

　　1.测量范围及精度

　　（1）电容测量

　　①可测电容范围：0.5μF ～ 2000μF。

　　②可测容量范围：5 ～ 20000kvar。

　　③测量精度：(±1.0% 读数±0.1μF)。

　　①电流测量范围：0～199.9mA；0～1.999A；0～19.99A；0～199.9A；0～1000A。

　　②测量精度：±1.0%。

　　（3）电感测量

　　①电感测量范围：1mH～10H。

　　②测量精度：±1.0%。

　　③分辨率: 0.01mH。

　　2.工作电源

　　（1）额定电压：工频220V±10%。

　　（2）额定频率：50Hz。

　　（3）额定输出：22V/500VA。

　　3.仪器的正常工作条件

　　（1）环境温度：0℃～40℃。

　　（2）相对湿度：≤90%。
