巨磁阻的因其系统简单却又效应明显,1994,IBM成功地将巨磁阻效应运用在硬碟读写磁头,将磁碟容量提高了近20倍,也成功地在硬碟市场上夺得领先的地位。巨磁阻效应更开启了自旋电子学的发展,磁性效应和半导体的结合,使得现今的电子元件既小又快速。现在,我们所使用的电脑不论硬碟或是RAM都和巨磁阻有关联。而日常使用的数位相机、PDA也都有巨磁阻的影子。近年,科学家更构想利用巨磁阻所衍生的自旋阀作为量子电脑中的元件。
费尔和葛伦贝尔的成就获得了国际的肯定,更在2007获颁诺贝尔物理奖以表彰他们在近代科技发展的贡献,而这更凸显了巨磁阻在近代科技发展中的地位。

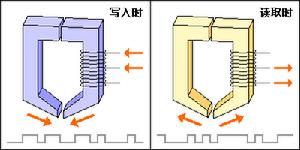

巨磁阻的磁头是由4层导电材料和磁性材料薄膜构成的:一个传感层、一个非导电中介层、一个磁性的栓层和一个交换层。
巨磁阻前3个层控制着磁头的电阻。在栓层中,磁场强度是固定的,并且磁场方向被相临的交换层所保持。而且自由层的磁场强度和方向则是随着转到磁头下面的磁盘表面的微小磁化区所改变的,这种磁场强度和方向的变化导致明显的磁头电阻变化,在一个固定的信号电压下面,就可以拾取供硬盘电路处理的信号。
巨磁阻磁头GMR磁头与MR磁头一样,是利用特殊材料的电阻值随磁场变化的原理来读取盘片上的数据,但是GMR磁头使用了磁阻效应更好的材料和多层薄膜结构,比MR磁头更为敏感,相同的磁场变化能引起更大的电阻值变化,从而可以实现更高的存储密度,现有的MR磁头能够达到的盘片密度为3Gbit-5Gbit/in2(千兆位每平方英寸),而GMR磁头可以达到10Gbit-40Gbit/in2以上。目前GMR磁头已经处于成熟推广期,在今后它将会逐步取代MR磁头,成为最流行的磁头技术。
一、巨磁阻的效应介绍
早在1988年,费尔和格林贝格尔就各自独立发现了这一特殊现象:非常弱小的磁性变化就能导致磁性材料发生非常显着的电阻变化。那时,法国的费尔在铁、铬相间的多层膜电阻中发现,微弱的磁场变化可以导致电阻大小的急剧变化,其变化的幅度比通常高十几倍,他把这种效应命名为巨磁阻效应(Giant Magneto-Resistive,GMR)。有趣的是,就在此前3个月,德国优利希研究中心格林贝格尔教授领导的研究小组在具有层间反平行磁化的铁/铬/铁三层膜结构中也发现了完全同样的现象。
所谓巨磁阻效应,是指磁性材料的电阻率在有外磁场作用时较之无外磁场作用时存在巨大变化的现象。巨磁阻是一种量子力学效应,它产生于层状的磁性薄膜结构。这种结构是由铁磁材料和非铁磁材料薄层交替叠合而成。当铁磁层的磁矩相互平行时,载流子与自旋有关的散射最小,材料有最小的电阻。当铁磁层的磁矩为反平行时,与自旋有关的散射最强,材料的电阻最大。上下两层为铁磁材料,中间夹层是非铁磁材料。铁磁材料磁矩的方向是由加到材料的外磁场控制的,因而较小的磁场也可以得到较大电阻变化的材料。
众所周知,计算机硬盘是通过磁介质来存储信息的。一块密封的计算机硬盘内部包含若干个磁盘片,磁盘片的每一面都被以转轴为轴心、以一定的磁密度为间隔划分成多个磁道,每个磁道又被划分为若干个扇区。
磁盘片上的磁涂层是由数量众多的、体积极为细小的磁颗粒组成,若干个磁颗粒组成一个记录单元来记录1比特(bit)信息,即0或1。磁盘片的每个磁盘面都相应有一个磁头。当磁头“扫描”过磁盘面的各个区域时,各个区域中记录的不同磁信号就被转换成电信号,电信号的变化进而被表达为“0”和“1”,成为所有信息的原始译码。
最早的磁头是采用锰铁磁体制成的,该类磁头是通过电磁感应的方式读写数据。然而,随着信息技术发展对存储容量的要求不断提高,这类磁头难以满足实际需求。因为使用这种磁头,磁致电阻的变化仅为1%~2%之间,读取数据要求一定的强度的磁场,且磁道密度不能太大,因此使用传统磁头的硬盘最大容量只能达到每平方英寸20兆位。硬盘体积不断变小,容量却不断变大时,势必要求磁盘上每一个被划分出来的独立区域越来越小,这些区域所记录的磁信号也就越来越弱。
1997年,全球首个基于巨磁阻效应的读出磁头问世。正是借助了巨磁阻效应,人们才能够制造出如此灵敏的磁头,能够清晰读出较弱的磁信号,并且转换成清晰的电流变化。新式磁头的出现引发了硬盘的“大容量、小型化”革命。如今,笔记本电脑、音乐播放器等各类数码电子产品中所装备的硬盘,基本上都应用了巨磁阻效应,这一技术已然成为新的标准。
二、巨磁阻的效应应用
阿尔贝·费尔和彼得·格林贝格尔所发现的巨磁阻效应造就了计算机硬盘存储密度提高50倍的奇迹。单以读出磁头为例,1994年,IBM公司研制成功了巨磁阻效应的读出磁头,将磁盘记录密度提高了17倍。1995年,宣布制成每平方英寸3Gb硬盘面密度所用的读出头,创下了世界记录。硬盘的容量从4GB提升到了600GB或更高。
目前,采用SPIN-VALVE材料研制的新一代硬盘读出磁头,已经把存储密度提高到560亿位/平方英寸,该类型磁头已占领磁头市场的90%~95%。随着低电阻高信号的TMR的获得,存储密度达到了1000亿位/平方英寸。
2007年9月13日,全球最大的硬盘厂商希捷科技(Seagate Technology)在北京宣布,其旗下被全球最多数字视频录像机(DVR)及家庭媒体中心采用的第四代DB35系列硬盘,现已达到1TB(1000GB)容量,足以收录多达200小时的高清电视内容。正是依靠巨磁阻材料,才使得存储密度在最近几年内每年的增长速度达到3~4倍。由于磁头是由多层不同材料薄膜构成的结构,因而只要在巨磁阻效应依然起作用的尺度范围内,未来将能够进一步缩小硬盘体积,提高硬盘容量。
除读出磁头外,巨磁阻效应同样可应用于测量位移、角度等传感器中,可广泛地应用于数控机床、汽车导航、非接触开关和旋转编码器中,与光电等传感器相比,具有功耗小、可靠性高、体积小、能工作于恶劣的工作条件等优点。目前,我国国内也已具备了巨磁阻基础研究和器件研制的良好基础。中国科学院物理研究所及北京大学等高校在巨磁阻多层膜、巨磁阻颗粒膜及巨磁阻氧化物方面都有深入的研究。中国科学院计算技术研究所在磁膜随机存储器、薄膜磁头、MIG磁头的研制方面成果显着。北京科技大学在原子和纳米尺度上对低维材料的微结构表征的研究及对大磁矩膜的研究均有较高水平。
今天,移动硬盘、MP3播放器等磁盘驱动设备随处可见,每天我们都可以将这些小巧精致的科技产品放在衣袋中随身携带,随时享受它们给我们带来的便利和快乐,然而为了这一时刻的到来,伟大的公司与伟大的科学家一起,都付出了难以计算的智慧和辛劳。
巨磁电阻效应的发现,让硬盘的体积不断缩小,容量却不断变大。
1、电子罗盘或电子指南针:航海,航空导航;
2、地磁场检测,高精度磁补偿电流检测;
3、交通控制系统交通工具检测:车辆分类,是否有车辆存在或通过的运动方向;仃车场车辆存在与否检测。
4、旋转磁轮和运动磁条的转速或速度检测;
5、高速接近传感器;远距离(大于200mm)检测。
