工频线路参数测试仪

　　1、主要技术参数

　　外加互感器可以拓宽仪器的测量范围

　　电流测量范围：50mA ~ 60A，测量精度0.2 级；

　　电压测量范围：10V ~ 500V，测量精度0.2 及；

　　2、测试项目

　　三相有效值：Uab、Ubc、Uca；

　　三相电流：I a、I b、I c；

　　双表法测量的总功率及试验电源的频率；

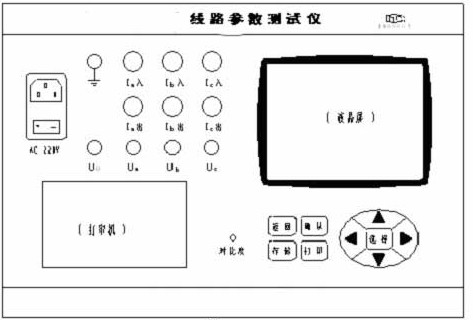

　　● ↑、↓、←、→及“选择”键：用来选择测试项，数字的输入及查看存储的测试记录。

　　● 确认键：选择完测量项后按“确认”键进入所选择的界面，或输入参数数据完成后进入测量界面。

　　● 返回键：按“返回”键返回上一级菜单用于重新选择测试项目或新参数的输入。

　　● 存储键：在测量状态下存储当前的测试结果同时保存测试的时间和测试项目。

　　● 打印键：按“打印”键打印显示屏显示的测量数据。

　　● AC220V： 电源插座及开关。

　　● 液晶屏：显示测试状态和测试数据。

　　● 打印机：用于打印各种测试数据。

　　● 各接线端子：用于连接测试线（具体接线方式见后面接线方法）。

　　● 端子：仪器接地端子。

　　1、使用仪器时请按本说明书接线和操作。

　　2、接地端子和电源线中的接地端应就近可靠接地。

　　3、测试开始前请输入正确的变比参数。

　　4、测试菜单项选择和实际测试项目及接线要一致。

　　5、电流回路用粗线连接，电压回路用细线连接。

　　6、试验加压时，注意监测电压、电流不要超过仪器额定值，以免损坏仪器。

　　7、测试过程中，不允许拆除地线及仪器接线，严禁带电接拆线操作。

　　8、单相测量时必须用A相测量。

　　9、请不要在电压或电流输入过载条件下工作。为安全起见，一次测试完成后应储存数据，然后断开三相测试电源，再翻看锁定数据或从存储器中仔细查看各项数据。

　　10、内存最多可储存400次测量结果，超过400次时最早的记录将被覆盖，请注意及时抄录或导出到U 盘。

　　11、印机热敏纸只能在一面打印。

　　12、接线图中“IA、IB、IC”为电流输入端子，“Ia、Ib、Ic”为电流输出端子。

　　13、仪器出现故障，请及时和本公司联系，不要自行开机拆卸。
