一体化数显温度变送器

　　·采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。

　　·现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。这样既节约了昂贵的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；

　　·热电偶变送器具有冷端温度自动补偿功能；

　　·精度高、功耗低，使用环境温度范围宽，工作稳定可靠；

　　·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；

　　·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；

　　·智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；

　　一、技术参数

　　1、输入信号：热电偶：K、E、J、B、S、T、N。热电阻：Pt100、Cu50、Cu100(三线制、四线制)。智能型温度变送器的输入信号可通过手持器和PC机任意设置；

　　2、输出信号：在量程范围内输出4－20mA直流信号，与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4－20mA直流信号同时叠加符合HART标准协议通信；隔离式温度变送器：输入与输出相隔离，隔离电压500V，增加了抗共模干扰能力，更适合与计算机连网使用；

　　3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；

　　4、接线方式：二线制、三线制、四线制；

　　5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；

　　6、工作电压：普通型号12V-35V，智能型12V-45V，额定工作电压为24V

　　7、允许负载电阻：500Ω（24VDC供电）；极限负载电阻R（max）=50(Vmin-12),例如在额定工作电压24V时，负载电阻可在0-600Ω范围内选择使用。

　　8、工作环境：a:环境温度-25-+80℃（常规型）

　　-25-+70℃（数显型）

　　-25-+75℃（智能型）

　　b:相对湿度：5%-95%

　　c:机械振动f≤50Hz, 振幅≤0.15mm

　　d:无腐蚀气体或类似的环境；

　　9、 环境影响系数：δ≤0.05%/℃。

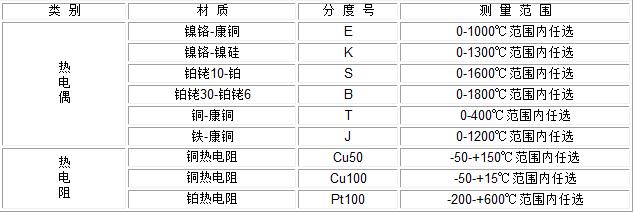

　　二、测温范围

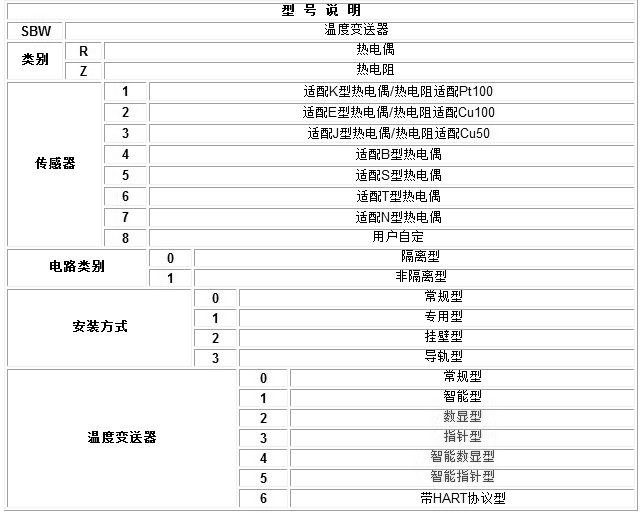

　　三、型号代码及说明：(带变送传感器选型请参见带温度变送器（隔爆）热电偶/阻 )

　　·用于爆炸危险场所时，请注意防爆标志与防护等级；

　　·机电一体化温度变送器安装的环境必须是在-20-+70℃内，当周围环境温度太高时，SBWZ/R信号转换器和显示模块可以与热电阻或热电偶分离安装。我厂配有分离安装变送器的专用防爆盒。

　　·加电前，请仔细检查电源的正负极性，不能接错，否则可能造成不可知的后果。

　　·SBW信号转换器模块用环氧树脂灌封固化，以加强其防震性能，并防湿、防腐、防潮。

　　·温度变送器使用六个月后需进行校验。

　　a、热电阻温度变送器校验方法

　　·设备要求：数字电压表一台；

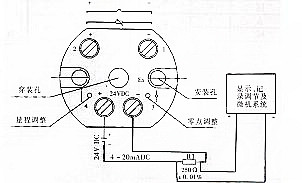

　　·按系统连接方法接线；

　　·根据变送器铭牌上标明的传感器和量程范围，输入相应的阻值，使输出为1V和5V（可分别调整零点电位器和满度电位器）；

　　·按量程十等分点输入各电阻值，检查各温度输出是否符合精度范围；

　　·按说明书技术指标进行测试，应符合技术要求。

　　b、热电偶温度变送器校验方法

　　·设备要求：数字电压表一台；

　　·按系统连接方法接线；

　　·根据变送器铭牌上标明的传感器和量程范围，输入相应的阻值，使输出分别为1V和5V（可分别调整零点电位器和满度电位器）；

　　·按量程十等分点输入各电势值，检查各温度输出是否符合精度范围；

　　·按说明书技术指标进行测试，应符合技术要求。
