绝缘子故障测试仪

绝缘子故障测试仪特点

• 　　1、体积小，重量轻，结构新颖美观、功能全、操作简单快捷、安全可靠。

  　　2、远距离侦测，激光瞄准，准确定位劣化绝缘子以及其设备故障的具体位置，判断准确率100%。

  　　3、铝合金框架，坚固、轻便。

  　　4、立体声耳机及液晶显示器双重指示，效果明显。

  　　5、抗外界干扰能力极强。

  　　6、智能化程度高

  　　（1）具有锁定数据功能。

  　　（2）欠压功能（电池欠压时，仪器自动关机）。

  　　（3）恒流充电，充满自停。

  　　（4）语音提示功能。

  　　7、可反复充电1000次的锂离子电池，配有智能化充电系统，延长电池的使用寿命。

  　　8、具备环境湿度测量功能，便于了解绝缘子的真实工作环境。

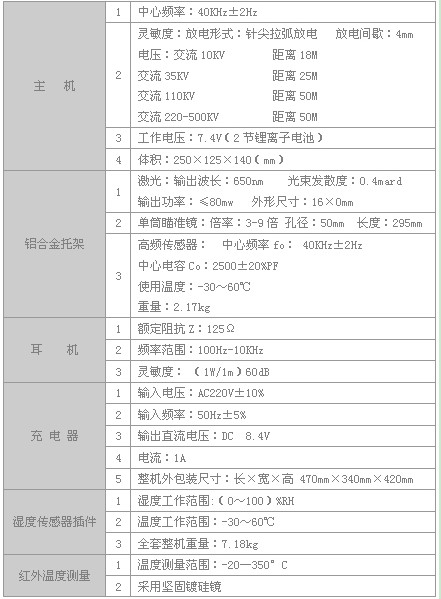

绝缘子故障测试仪技术参数

绝缘子故障测试仪工作原理

• 　　当发电厂、变电站的输电线路中的绝缘子因劣化而发生闪络故障时，会发生一种高频超声，这种高频超声人耳听不到，STR绝缘子故障测试仪的集波器将这一声音接收放大，输入主机，采用独特的微电脑处理方式，将这一微弱信号整形、放大、处理后，转换为音频信号，让使用者通过耳机听到这些声音，并在液晶显示器上看到该声音的强度指示，判断出此绝缘子的劣化程度。该仪器具有很强的方向性（激光锁定声音来源，探测出劣化绝缘子的具体位置），为状态检修提供技术支持，提高工作效率，达到仪器侦测故障的最终目的。

绝缘子故障测试仪操作方法

• 　　1、打开包装箱，将仪器取出。将背带连接好，背在肩上。

  　　2、取出耳机，将插头插入耳机插孔。

  　　3、取出湿度传感器插件，将其插入湿度传感器接口。

  　　4、测试

  　　（1）按开机键，屏幕显示图3字样，同时激光发亮，如果显示屏显示电压不足，应先充电，然后再使用（首次充电不少于12小时）。

  　　（2）调灵敏度，首先将主机面板上灵敏度旋扭置于最大处。

  　　（3）将侦测器上的激光对准要检测的绝缘子或其他高压电气设备（如高压开关等）进行侦测，如耳机中出现“咔嚓咔嚓”的放电音，且液晶显示器显示数字，说明该绝缘子性能不好，若“咔嚓”声音很大，说明其损坏的程度已经很大，应重点注意。

  　　（4）在线杆、变压器附近检测，应沿线杆或变压器周围对同一绝缘子或电气设备做多点检测，避免误判。

  　　（5）在变电站检测时，如果放电地方多，放电量比较大，液晶显示器数值较大，分辨不出大小，这时应将灵敏度旋扭调至适当位置，以液晶显示为主，耳机声音为辅的原则进行定位检测时，如激光对准该绝缘子时显示的数值大，而偏离该绝缘子时数值变小或为零，说明该绝缘子有放电故障或绝缘下降，停电检修时，应重点注意。

  　　（6）为了节约电池电量，延长激光使用寿命，测试结束后，应随时关机。

绝缘子故障测试仪注意事项

• 　　为保证仪器的使用质量及测量过程的顺利进行，敬请注意以下几点事项。

  　　1、检修时，使用人员与被检测带电设备必须保持安全距离，非专业人员不得操作。

  　　2、开机前，耳机插头应插入耳机插孔。

  　　3、开机前，湿度传感器应插入湿度传感器接口。

  　　4、侦测器上的红色激光不得直射人眼，以免损伤眼睛。

  　　5、开机后，如显示电压不足，应先充电，以免损坏电池。

  　　6、仪器损坏后，用户不得自行拆机修理，以免扩大故障范围。
