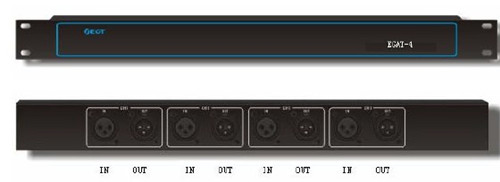

音频隔离变压器

　　音频变压器在工作频带内频率响应均匀，其铁心由高导磁材料叠装而成，原、副绕组耦合紧密，这样穿过原绕组的磁通几乎全部与副绕组相链，耦合系数接近1。通频带的最低频率由原绕组电感确定，最高频率由变压器漏电感确定。要保证变压器有足够的通频带，原绕组电感要大，漏电感要小。铁心的磁滞损耗及磁路饱和会引起信号失真。适当配置负载，加大负载电流，可以减少磁滞损耗的影响;增大铁心断面，留有气隙，可使磁路不致饱和，这样能减少信号的失真。

　　使用时应注意前后级阻抗的匹配，避免因反射而导致信号失真。为了使负载获得最大的功率，负载阻抗通过输出变压器的阻抗，变换后应与功率放大级要求的阻抗一致，不得过大也不得过小。音频信号经过音频变压器放大后，电压虽然可以变大，但功率却因变压器有损耗而减小了。这样，它就不能带动较大的负载。所以音频变压器并不能代替电子音频信号放大器。

　　音频变压器按照其在电子线路中所处的位置，可分为3类。

　　1，接在输出电路与负载之间的称为输出变压器;

　　2，接在信号源与放大器输入端之间的称为输入变压器;

　　3，接在上一级输出电路和下一级输入电路之间的称为级间变压器。

　　输入阻抗: 1000 Ω

　　输出阻抗: 1000 Ω

　　频响范围: 60Hz --- 20kHz

　　失真度: 0.3%

　　最大输入电平: 10db

　　脚 1：信号地

　　脚 2：信号正

　　脚 3：信号负

　　音频变压器的型号   音频变压器的品牌

　　1、TY-305P              Triad Magnetics

　　2、MW79                  HAILIDA

　　3、EI14-200mH            JQ

　　4、KUL-11D15D-48V        泰科P&B系列

　　5、YP                    天华

　　6、BK-3A#                 万方

　　7、AN-0100-110T            FT

　　8、P3324              ETAL

　　9、XF04               洛阳普天
