数码相机5通道供电电源MAX1565

提问者：John94 地点：- 浏览次数：2860 提问时间：01-21 21:05

我有更好的答案

1条回答: cyhe 01-31 15:06 回答数：0 被采纳数：0

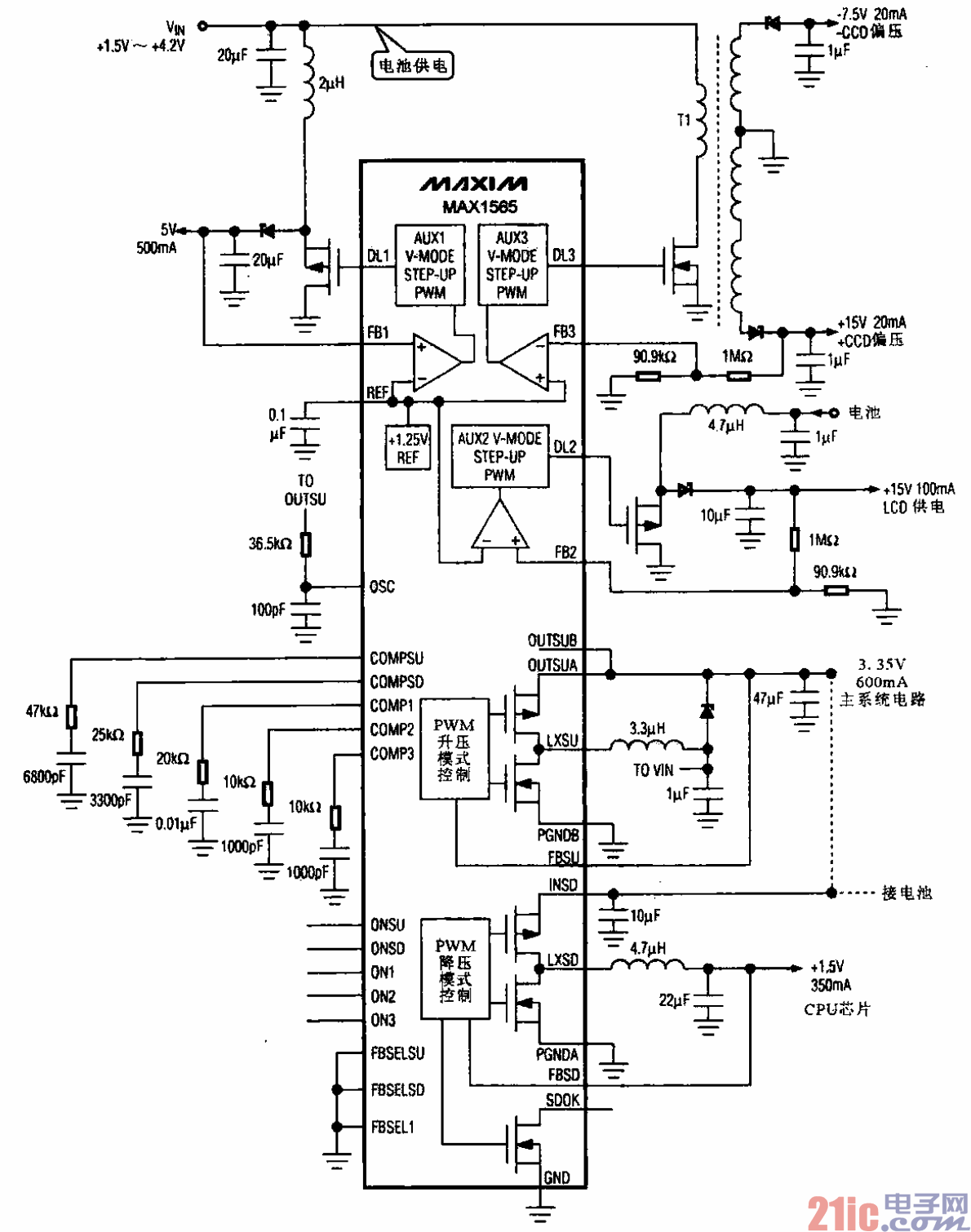

数码相机5通道供电电源MAX1565

所示为数码相机5通道供电电源MAX1565，由图可知，芯片内设有多路脉宽信号产生和

控制电路，根据数码相机所需的直流电压值和电流采用不同的稳压方式。芯片的DL3脚输出71压式PWM

驱动信号-使外部场效应管工作在开关状态，开关变压器Tl初级绕组中形成PWM脉冲电流，经开关变

压器Tl的次级二路整流滤波分别输出+15 V(20 mA)和7.5 V(20 rnA)的电压。DL1、DL2端输出升

压式PWM信号，分别经场效应开关管和整流滤波电路输出+5 V和+15 V电压。还有两组PWM电路，

经各自的一组开关场效应晶体管，将直流电压变成开关脉冲。然后经滤波电路输出直流电压，为CPU等

电路供电。
