内存电源控制器（MAX8550）（三星Q35笔记本电脑）

提问者：Jerry_weng 地点：- 浏览次数：5704 提问时间：07-15 04:14

我有更好的答案

1条回答: gft2gf2 07-18 11:57 回答数：0 被采纳数：0

内存电源控制器（MAX8550）（三星Q35笔记本电脑）

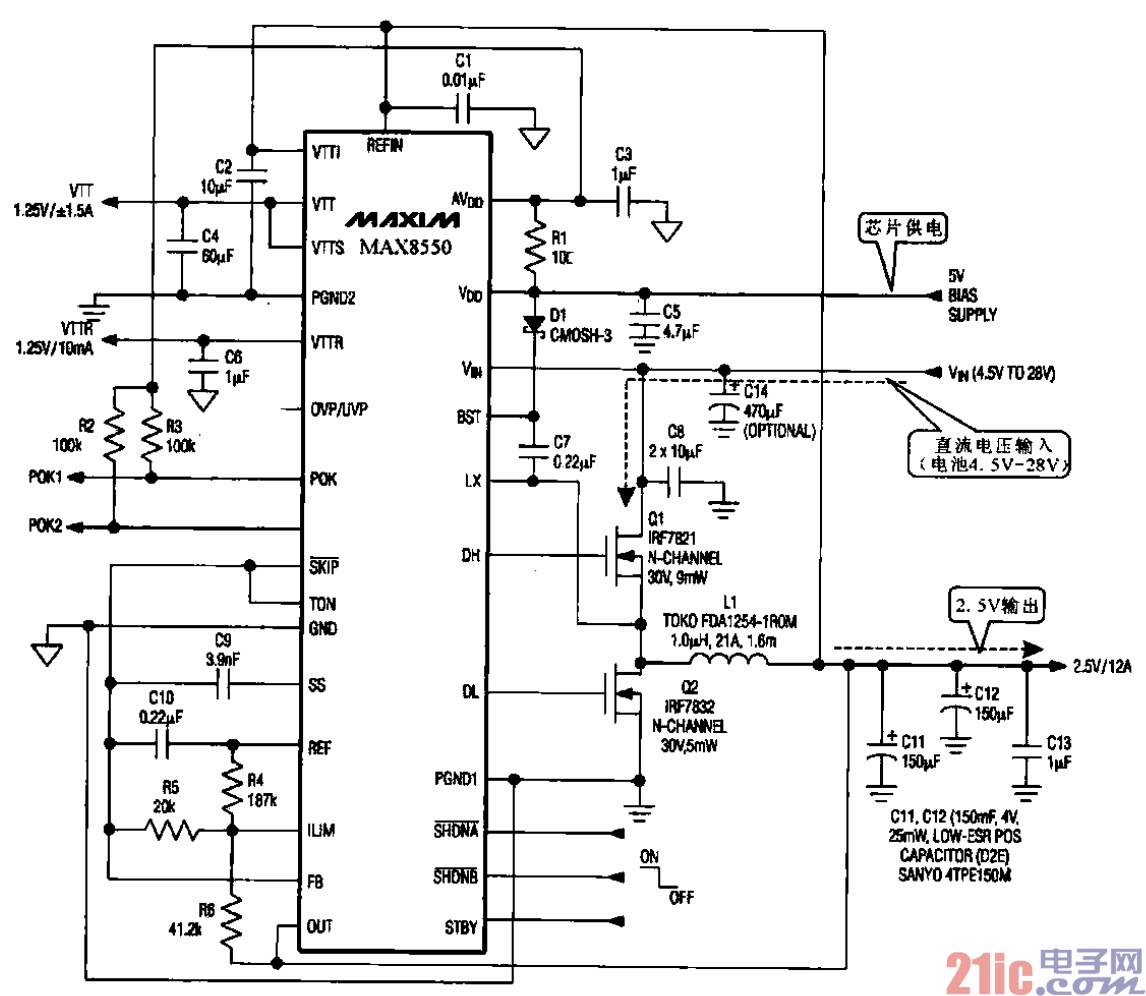

所示是用于笔记本电脑内存电源的控制电路，它采用MAC8550作控制芯片，该芯片也可

用于台式电脑或图形卡等产品中。

由于内存电路所需要的电源电压值精度较高(+2.5 V)，而电池的供电电压精度较低，随着使用时

间还会有所降低，因此稳压电路的工作精度和稳压度都要求较高。

MAX8550也采用脉宽调制(PWM)方式，由DH端和DL端输出一组相位相反的脉宽调制信号。

分别去驱动Q1和Q2．使Q】、Q2交替工作，将电池的直流电压变成高频脉冲电压。最后经LC滤波后

输出直流稳压电流。该电路输出电流可达12A。

 评论0  赞39
