交指滤波器

　　频率范围：800MHz～16GHz

　　带宽：10%～100%，特殊要求3％～70％

　　插入损耗：0.5～2dB(随带宽不同而不同)

　　阻带抑制：近端过渡带决定于滤波器节数，远端一般大于70dB

　　寄生通带：﹥2.5×f0

　　输入／输出阻抗：50Ω

　　输入／输出驻波：VSWR≤1.7:1（特别要求时可≤1.5:1）

　　通过功率：5W（特别要求时可达100W）

　　温度：-55～+85℃

　　输入输出形式：SMA、N、L16等

　　交指型滤波器是对平行耦合微带线滤波器的一种改进，同样是减小微带滤波器占用的体积。具有以下优点：结构紧凑、可靠性高；由于每个谐振器间的间隔较大,故公差要求较低,容易制造；由于谐振杆长近似等于1/4λ0,所以第二通带中心在3ω0以上,其间不会有寄生响应。

　　由于交指滤波器既可以做成印刷电路形式,又可以做成腔体结构,用较粗的杆做成自行支撑,而不用介质。因此,交指滤波器在电子系统,尤其是在通信技术及近代航空航天领域中被广泛使用。

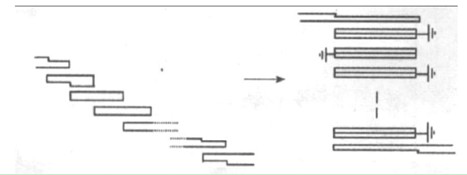

　　交指型微带带通滤波器的工作原理可以这样解释:将平行藕合微带滤波器相邻的两个藕合线节从中点处切断，并折迭起来，合并为一根藕合线节，将其一端短路接地，另一端开路，并保持相邻两级线节之间的藕合间隙不变，形成交指型结构。如图所示。

　　图 交指滤波器结构示意图
