总线误码仪模块

　　● 具有50b/s～2.048Mb/s数据通信测试

　　● 2M在线或中断业务下的误码测量、告警检测

　　● 详细的误码性能分析：G.821、G.82、M.2100和M.2110

　　● 具有NRZ/RZ测试功能

　　● 数据口具有同步、异步测试功能，可配置为DTE、DCE方式

　　● 直方图显示误码、告警测试结果

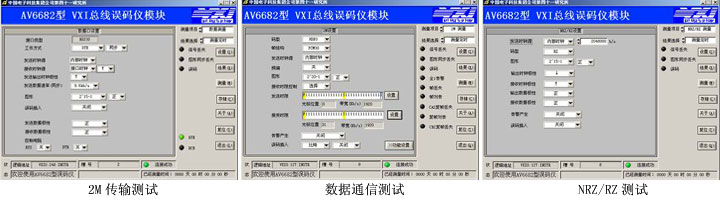

　　● 具有SCPI控制命令、Windows9x/NT/XP兼容的虚拟仪器面板

　　● 完善的2M传输测试

　　进行全面的N×64kb/s、2.048Mb/s的PCM传输测试，帧结构有2Mb/s非帧、PCM30、PCM30+CRC、PCM31、PCM31+CRC 。可以进行比特、编码、帧比特、CRC4、REBE误码插入和测量：具有AIS、LOS、LOF、复帧丢失、CRC4复帧丢失、远端告警、远端复帧告警、图形同步丢失等告警产生和检测。同时还具有2M帧开销和信令比特设置与监视、频率和频率偏移测量功能。

　　● 数据通信测试

　　在仪器的面板上设置了RS232/V.24数据接口，具有DTE和DCE功能，工作方式有同步、异步方式，测试速率50b/s到128kb/s。

　　● 具有NRZ/RZ测试能力

　　速率50Hz～2048kHz连续可变，码型有RZ、NRZ。接口为BNC，TTL电平。发送和接收的时钟、数据极性设有正、反相可选择。发送时钟有内、外时钟选择。

　　● 直方图显示误码、告警的测试结果

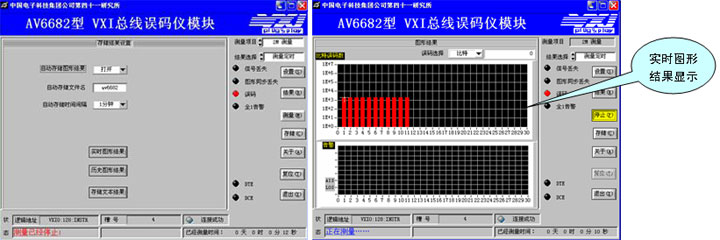

　　存储结果设置功能有实时图形结果、历史图形结果和存储文本结果三项功能，实时图形结果即为用直方图方式实时记录测试过程中的误码和告警结果，非常直观地表示出误码、告警与时间的关系。存储时间间隔可设置。存储的结果可通过历史图形结果和存储文本结果进行调用显示。

　　2M测试：

　　速率：2.048Mb/s ± 100ppm

　　时钟源有内部时钟、外部时钟和环路时钟

　　帧结构：2Mb/s非帧、PCM30、PCM30+CRC、PCM31、PCM31+CRC

　　接口： 75Ω非平衡，符合ITU-T G.703和G.823

　　测试图形： PRBS ：2 6 -1、2 9 -1、2 11 -1、2 15 -1、2 20 -1、2 23 -1，可反相

　　WORD ：16bit 可编程字、全“1”、交替（1010)

　　码型： HDB3、AMI

　　误码插入：比特和编码误码插入比率： 10 -3 ～10 -6 、单次

　　误码测量：比特、编码、帧比特、 CRC4、REBE误码

　　误码性能分析： G.821、G.82、M.2100和M.2110

　　告警产生和检测：AIS、LOS、LOF、复帧丢失、CRC4复帧丢失、远端告警、远端复帧告警、图形同步丢失

　　2M帧开销和信令比特可设置与监视

　　频率和频率偏移测量

　　NRZ/RZ测试：

　　内部时钟：速率： 50Hz～2048kHz，分辨率：1Hz

　　码型： RZ、NRZ

　　接口： BNC，电平为TTL

　　时钟和数据极性：发送和接收的时钟、数据极性设有正、反相可选择

　　误码插入： 10 -3 ～10 -6 、单次。

　　告警插入与检测：无信号、帧丢失、复帧失步、 CRC复帧丢失

　　误码测量：比特误， ITU-T G.821误码性能分析

　　发送和接收频率测量

　　数据口测试：

　　接口： RS232/V.24，具有DTE、DCE能力

　　工作方式：

　　1)异步方式：速率：50～19.2kb/s，分辨率为1Hz。

　　字符格式：字符长度、校验位和停止比特可设置

　　2)同步方式：时钟源：内部时钟、接口时钟有正、反相可选择

　　速率： 50b/s～128kb/s，分辨率为1Hz

　　误码插入： 10 -3 ～10 -6 、单次

　　测试图形： PRBS ：2 6 -1、2 9 -1、2 11 -1、2 15 -1、2 20 -1、2 23 -1，可反相

　　WORD ：16bit 可编程字、全“1”、交替（1010)

　　误码测量：比特误码

　　误码性能分析标准： ITU-T Rec G.821

　　告警测量：数据丢失、图形同步丢失

　　频率测量： 0～128kHz（同步方式)

　　通用特性：

　　模块类型：C尺寸，消息基，单槽，符合Plug&Play规范

　　VXI接口P1、P2连接器标准96脚连接器

　　典型工作电源： +5V/1.82A；-5.2V/0.04A；-12V/0.02A

　　外形尺寸(L×W×H)：393×30.1×207 (mm)；最大重量：1kg

　　环境适应性： 符合 GJB3947-2000中规定的4级环境级别

　　工作温度： 0℃～40℃

　　非工作温度： -40℃～+70℃

　　电磁兼容性：应符合 GJB3947-2000中3.9的要求

　　可靠性： MTBF(θ 0 )值≥6000小时

　　总线误码仪模块适用于各种VXI总线自动测试系统，用于50b/s～2.048Mb/s的PCM数字通信、数据通信系统和设备的研制、生产、安装、和维护测试。典型应用如下：

　　● 在线或中断业务下的N×64kb/s、2.048Mb/s的PCM传输测试

　　● 50b/s~2Mb/s连续速率下数据通信网络和设备测试
