数码相机-DV机电源供电电路

提问者：ywytwerw 地点：- 浏览次数：4141 提问时间：10-14 23:01

我有更好的答案

1条回答: kdkashd 10-17 21:34 回答数：被采纳数：

数码相机-DV机电源供电电路

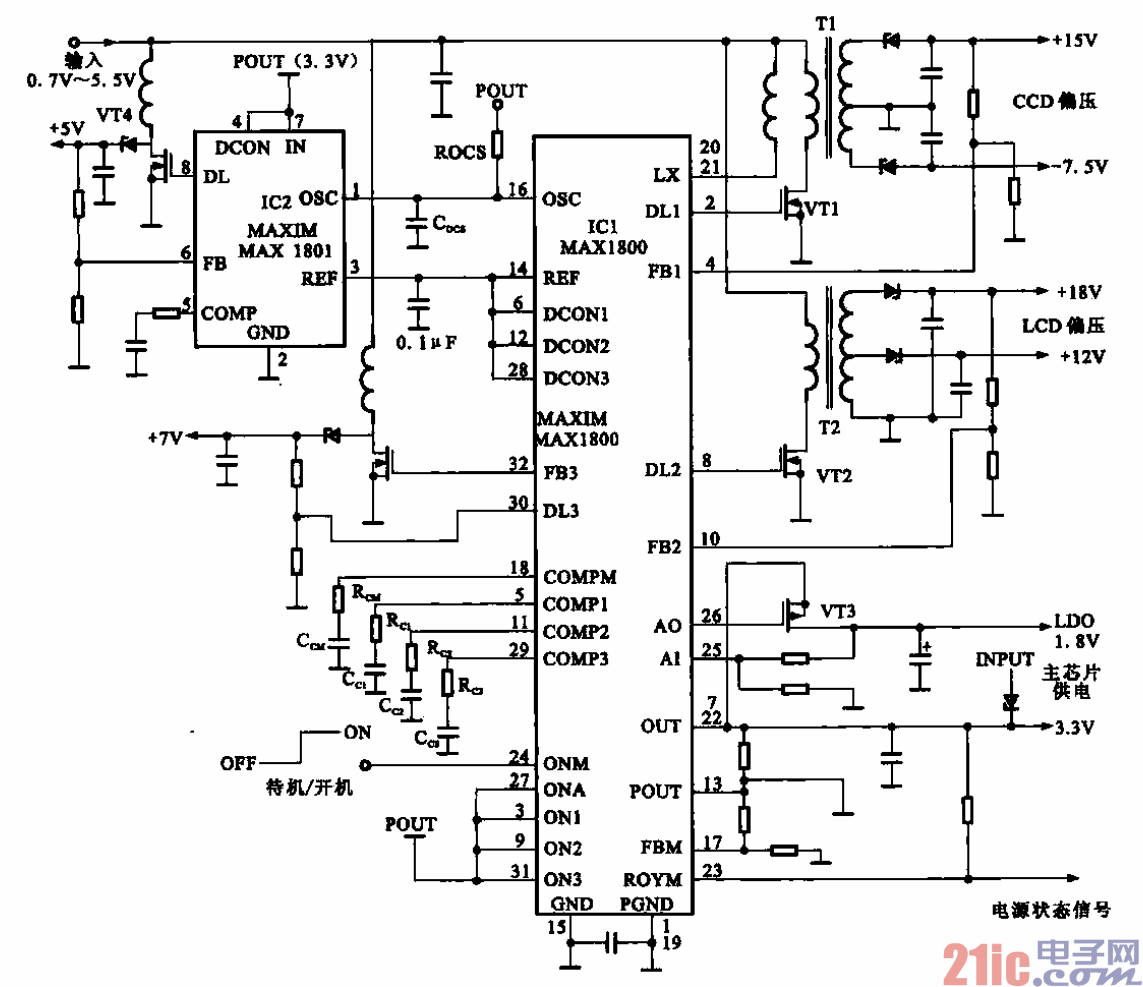

所示为数码相机/DV机电源供电电路，该电路以MAX1800芯片为控制核心。由图可知，

数码相机都是采用电池供电．电压较低(0.7～5.5 V)．但数码相机内的电路往往需要较高的电压，如+18

V、+15 V、+12 V等。为此数码相机采用MAX1800莉iJ的芯片产生PWM信号，并通过升压方式将开

关脉冲经两个开关变压器(TI、T2)后输出+18V、+15V、+12V、-7.5V，还输出+1.8V和3.3V直流

电压。同时荐经IC2输出+5 V电压。
