交流适配器电路

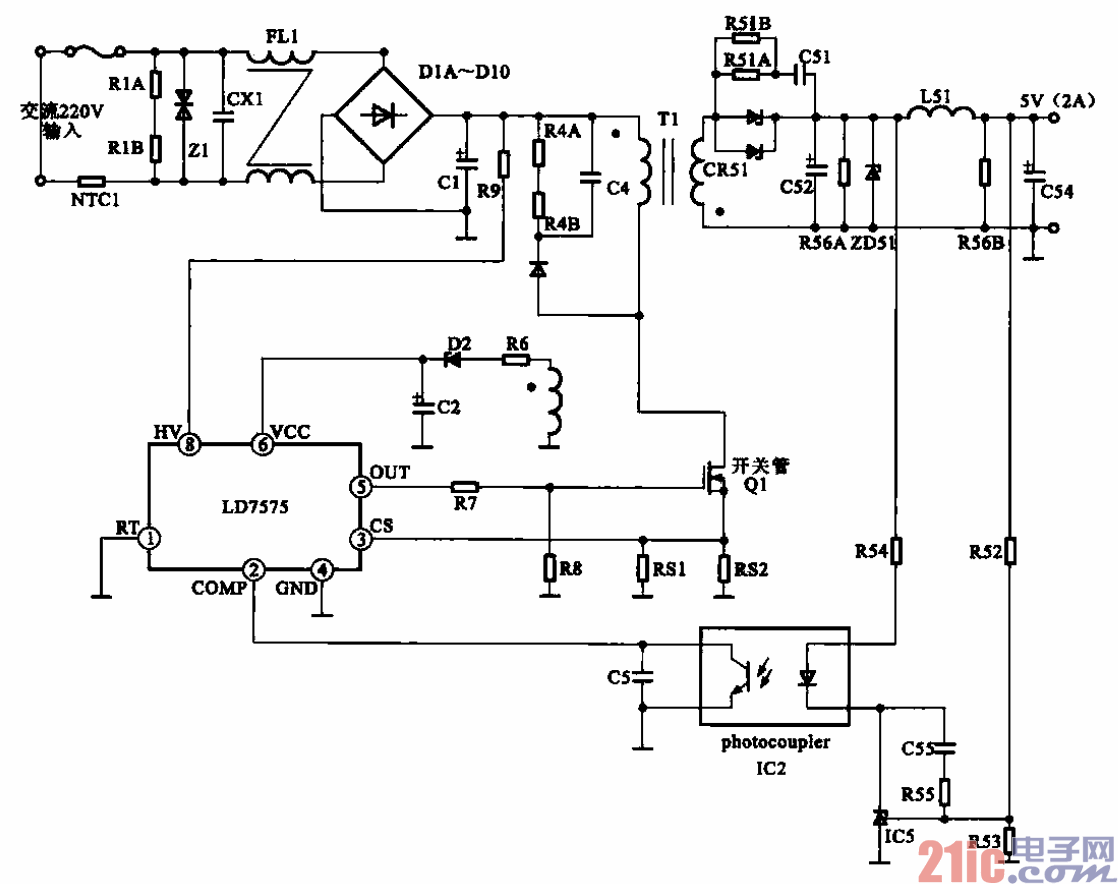

所示是便携式数码产品的交流适配器电路,将交流220V电压变成直流低压。该电路采用

开关电源的钻构形式,用LD7575是开关振荡集成电路,它起振后由⑤聚焦输出PWM开关脉冲,去驱

动开关管Ql,Ql工作后为开关变压器Tl初级绕组提供脉冲电流。Tl次级输出井整流滤波后输出+5 v

电压,
